Soudage HF 27,12 MHz

Les performances d’étanchéité ne sont pas créées uniquement par les revêtements. Pour les sacs étanches professionnels, les sacs à dos étanches, les sacs isothermes et les équipements techniques d'extérieur, le facteur le plus critique est l'intégrité de chaque couture.

ÀSealock (Yi Fu Long), nous utilisons avancéTechnologie de soudage haute fréquence (HF) 27,12 MHzpour fabriquer des produits imperméables avec une liaison moléculaire transparente. Contrairement aux méthodes traditionnelles de couture ou de chauffage de surface, le soudage HF crée une fusion permanente entre les matériaux enduits de TPU et de PVC, formant des joints étanches à l'air et à l'eau conçus pour les environnements extérieurs exigeants.

Avec plus de 25 ans d'expérience dans la fabrication de sacs étanches, notre équipe d'ingénieurs applique des paramètres de soudage HF contrôlés, des matrices de soudage de précision et des inspections de qualité en plusieurs étapes pour fournir des solutions étanches OEM et ODM fiables aux marques mondiales de plein air.

Qu'est-ce que le soudage haute fréquence 27,12 MHz ?

Soudage haute fréquence (HF), également connu sous le nomSoudage par radiofréquence (RF), est un processus de fabrication avancé qui assemble des matériaux thermoplastiques en utilisant l'énergie électromagnétique.

Contrairement au thermoscellage conventionnel, où la chaleur est transférée de la surface extérieure vers le matériau, le soudage HF génère de la chaleur à l'intérieur de la structure polymère par chauffage diélectrique. Cela permet aux couches de TPU de se ramollir et de fusionner uniformément sans endommager la surface extérieure.

Le résultat n’est pas une connexion collée ou une fixation mécanique. Au lieu de cela, la zone soudée devient une structure matérielle unifiée avec une grande fiabilité d’étanchéité et une excellente résistance mécanique.

Comment fonctionne le soudage HF 27,12 MHz ?

Le principe de fonctionnement du soudage HF est basé surchauffage diélectrique. Lorsque des matériaux à base de TPU ou de PVC sont placés entre deux électrodes de soudage, un champ électromagnétique haute fréquence est généré.

1. Les molécules polaires matérielles réagissent à l’énergie électromagnétique

Les matériaux thermoplastiques tels que le TPU contiennent des structures moléculaires polaires. Sous un champ électromagnétique de 27,12 MHz, ces molécules changent rapidement d'orientation en fonction du champ électrique alternatif.

Ce mouvement moléculaire crée une friction interne, générant de la chaleur uniformément dans toute la zone de soudage. Étant donné que la chaleur provient de l’intérieur du matériau, le processus de liaison crée une fusion plus profonde et plus stable que les méthodes de chauffage externe.

2. La fusion moléculaire crée une couture étanche

Une fois que la température atteint le point de fusion requis, une pression est appliquée à travers des matrices de soudage de précision. Les couches de TPU ramollies fusionnent et refroidissent pour former une structure liée permanente.

Ce processus élimine les risques de fuite courants causés par :

• Trous d'aiguilles dus aux processus de couture
• Répartition inégale de l'adhésif
• Collage en surface uniquement
• Micro-espaces entre les couches de tissu

Pour les sacs étanches conçus pour le kayak, la plongée, la pêche, le camping et les applications marines, cette liaison au niveau moléculaire offre un avantage essentiel.

Pourquoi Sealock utilise 27,12 MHz au lieu des méthodes de soudage standard

Toutes les technologies de soudage n’offrent pas les mêmes performances. La sélection de la fréquence, la stabilité de la machine, la pression de soudage et le contrôle des matériaux affectent directement la fiabilité des joints.

27,12 MHzest la fréquence industrielle reconnue au niveau international, largement utilisée pour les applications de soudage thermoplastiques exigeantes, car elle offre une distribution d'énergie stable et un excellent contrôle lors du traitement des tissus techniques.

Soudage HF ou thermoscellage : qu'est-ce qui fait la différence ?

Le thermoscellage et le soudage à haute fréquence sont tous deux utilisés pour assembler des matériaux imperméables, mais leurs principes de fonctionnement sont complètement différents.

Le thermoscellage traditionnel transfère la chaleur de la surface extérieure vers le matériau. Ce processus dépend fortement du contrôle de la température, du temps de chauffage et de l'expérience de l'opérateur. Une chaleur excessive peut endommager les revêtements TPU, réduire la flexibilité ou créer des zones de liaison faibles.

Le soudage HF 27,12 MHz génère de la chaleur en interne grâce à l'énergie diélectrique.Cela permet à toute la zone de soudage d’obtenir une fusion uniforme tout en conservant la flexibilité et la durabilité d’origine du matériau.

Soudage HF ou couture : pourquoi les sacs étanches nécessitent une liaison sans couture

La couture reste l’une des méthodes de fabrication les plus courantes des sacs textiles. Cependant, chaque pénétration d’aiguille crée de petites ouvertures dans la structure du matériau.

Pour les sacs à dos de tous les jours, les coutures peuvent être acceptables. Mais pour les produits imperméables professionnels utilisés dans le kayak, la plongée, la pêche et les environnements marins, la prévention des fuites dans les coutures devient la priorité.

Le soudage HF élimine les trous d’aiguille en joignant directement les matériaux. Combinées à des méthodes de construction imperméables, les coutures soudées offrent une meilleure protection contre la pénétration de l'eau.

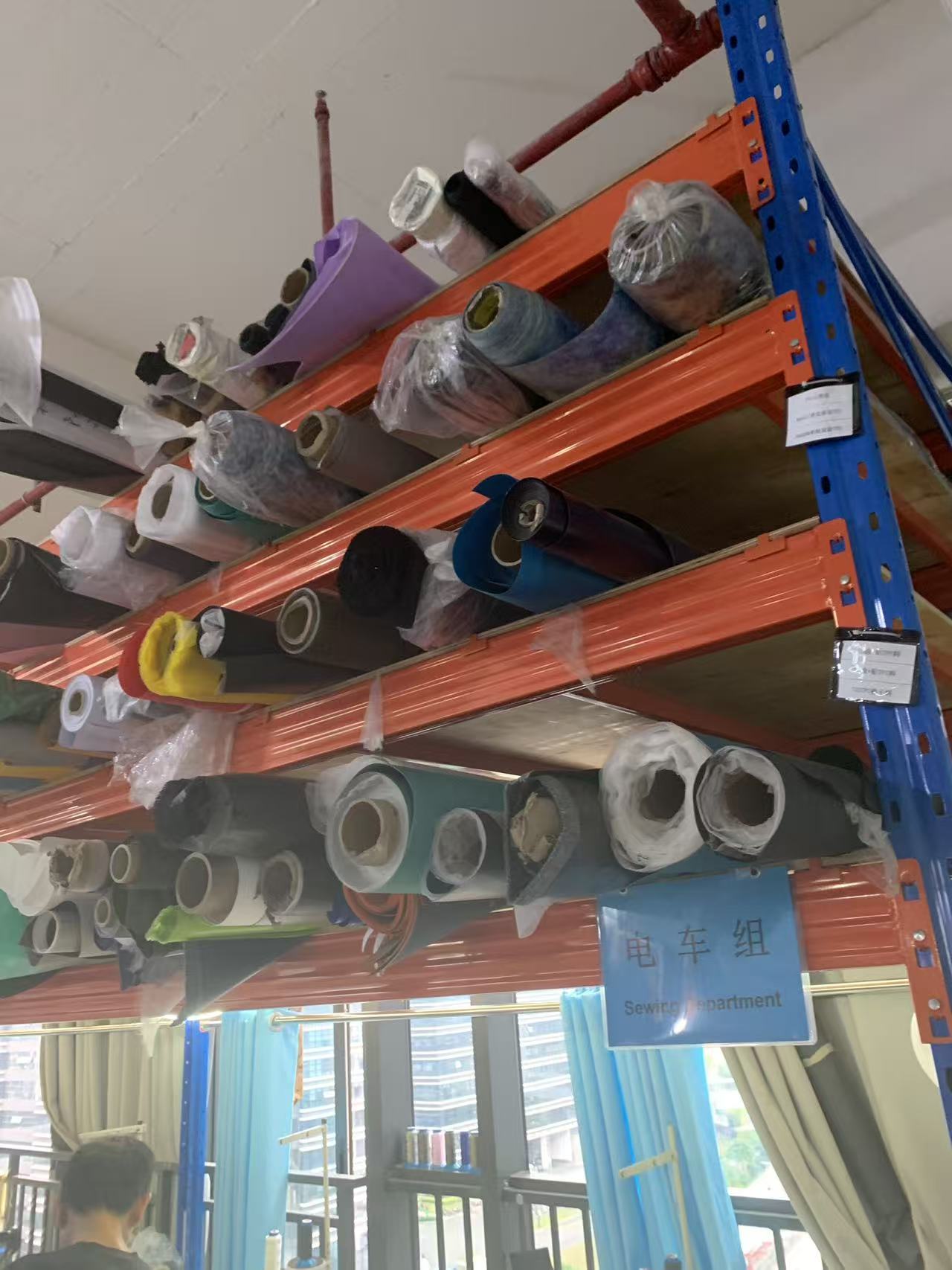

Matériaux compatibles avec le soudage HF 27,12 MHz

Les performances du soudage HF dépendent de la compatibilité des matériaux. Chez Sealock, notre procédé de soudage est optimisé pour une large gamme de tissus techniques imperméables.

TPU (Polyuréthane thermoplastique)

Le TPU est l’un des matériaux les plus adaptés au soudage HF en raison de son excellente flexibilité, de sa résistance à l’abrasion et de ses caractéristiques imperméables.

Les structures TPU courantes utilisées dans les sacs étanches comprennent :

• Tissu composite TPU 840D
• Polyester enduit de TPU 600D
• Tissu léger en TPU 420D
• Matériaux de maille TPU et de fenêtre TPU transparente

Tissus imperméables en PVC

Les tissus enduits de PVC sont largement utilisés dans les sacs étanches robustes et les équipements extérieurs car ils offrent une excellente résistance à l'abrasion et une excellente rentabilité.

• Tissu imperméable en PVC 500D
• Bâche PVC 1000D
• Tissu renforcé de maille PVC

Produits étanches fabriqués avec la technologie de soudage HF

Le soudage HF 27,12 MHz est largement utilisé dans les équipements professionnels étanches où la fiabilité des coutures est essentielle.

1. Sacs secs imperméables

Les sacs étanches nécessitent une protection étanche complète pendant le kayak, le rafting, la voile et l'exploration en plein air. Les coutures soudées HF aident à empêcher l'intrusion d'eau, même en cas d'exposition répétée à la pression de l'eau.

2. Sacs à dos imperméables

Pour les motocyclistes, les navetteurs et les professionnels du plein air, les sacs à dos étanches et soudés offrent une protection aux appareils électroniques, aux documents et aux équipements personnels.

3. Sacs polochons imperméables

Les sacs polochons imperméables de grande capacité utilisés pour les voyages, la plongée et les expéditions bénéficient de structures soudées plus solides.

4. Sacs isothermes souples

Les sacs isothermes souples soudés en TPU nécessitent une construction hermétique pour améliorer les performances d'isolation et empêcher la pénétration de l'humidité.

• Sac sec
• Sac à dos étanche
• Sac de sport imperméable
• Sac isotherme souple
• Sac étanche pour moto
• Sacs d'équipement de plein air

Processus de fabrication du soudage Sealock HF

Les produits imperméables de haute qualité nécessitent plus qu’un équipement avancé. Le processus de soudage doit être contrôlé depuis la préparation du matériau jusqu'à l'inspection finale.

Capacité de fabrication de soudage HF 27,12 MHz de Sealock

La technologie de soudage avancée nécessite un contrôle de fabrication tout aussi avancé. Chez Sealock (Yi Fu Long), le soudage HF n’est pas traité comme une seule étape de production. Il est géré comme un système d'ingénierie complet couvrant l'étalonnage des équipements, les paramètres de soudage, la formation des opérateurs et l'inspection finale.

Avec plus de 25 ans d'expérience dans la fabrication de produits d'extérieur étanches, Sealock a développé des procédures de soudage standardisées pour différents matériaux, épaisseurs et structures de produits.

• Machines à souder industrielles haute fréquence 27,12 MHz
• Plusieurs lignes de production de soudage HF
• Matrices de soudage de précision en laiton
• Paramètres de pression et d'énergie de soudage contrôlés
• Procédures d'inspection professionnelles de contrôle qualité

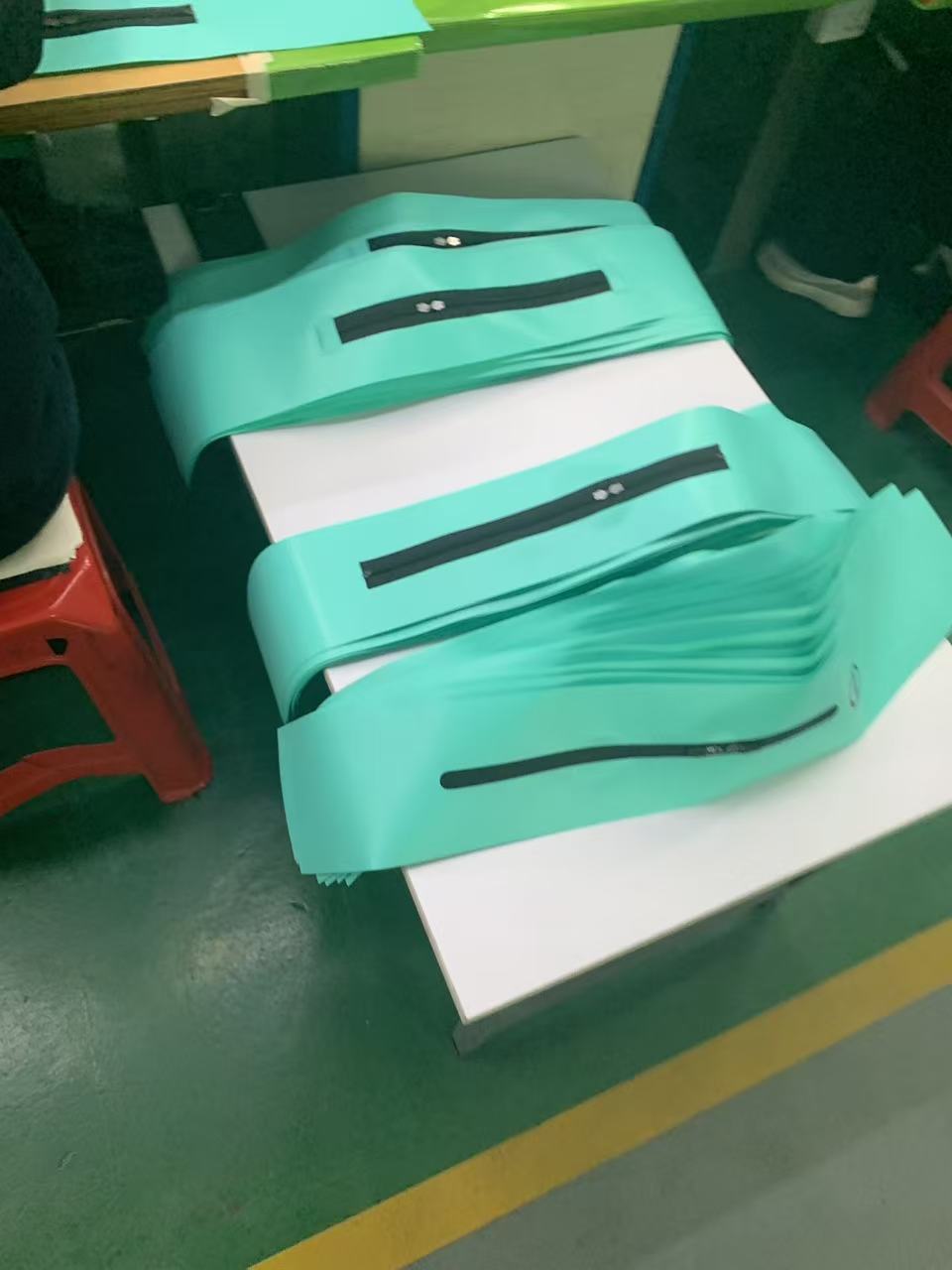

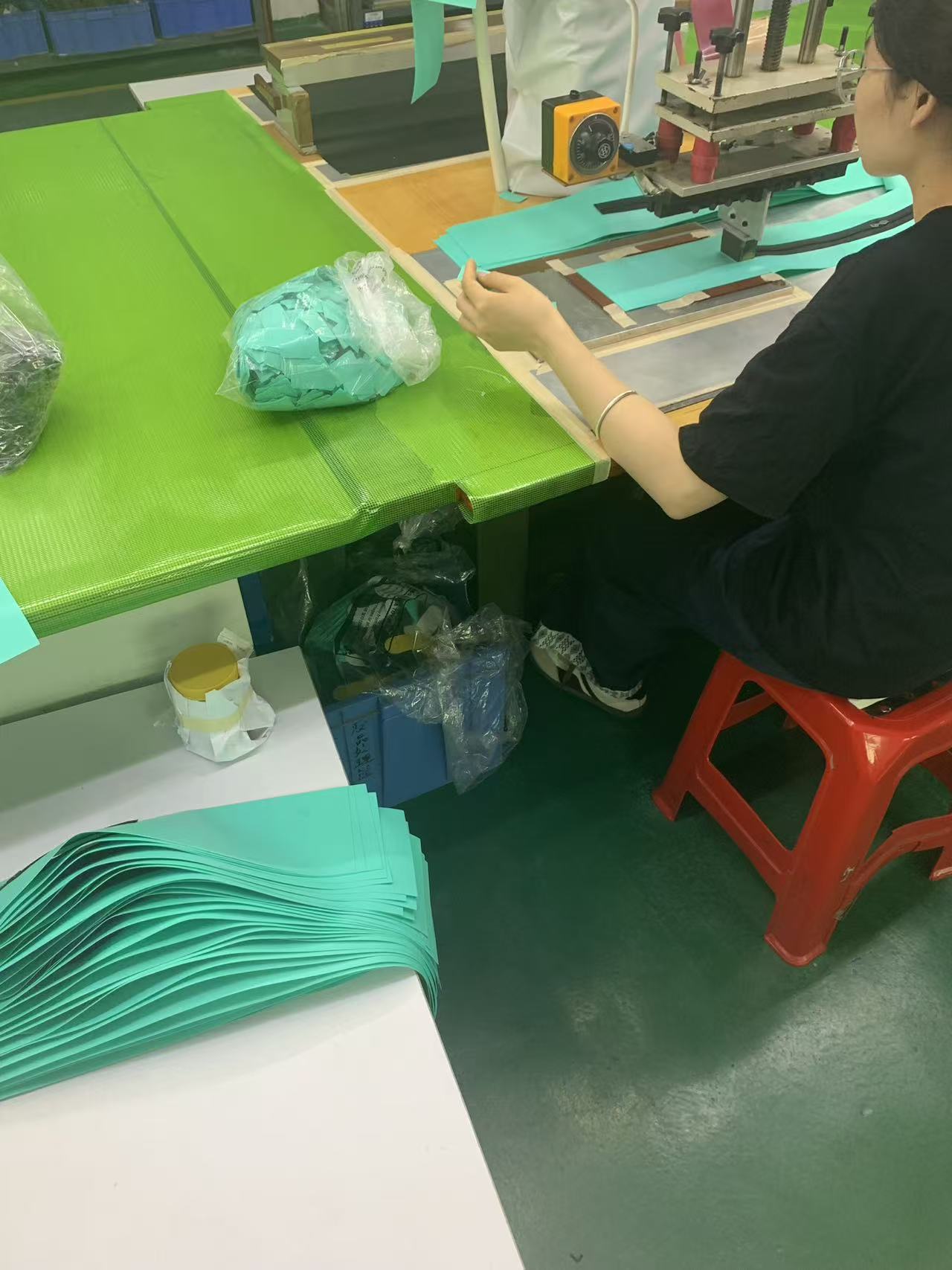

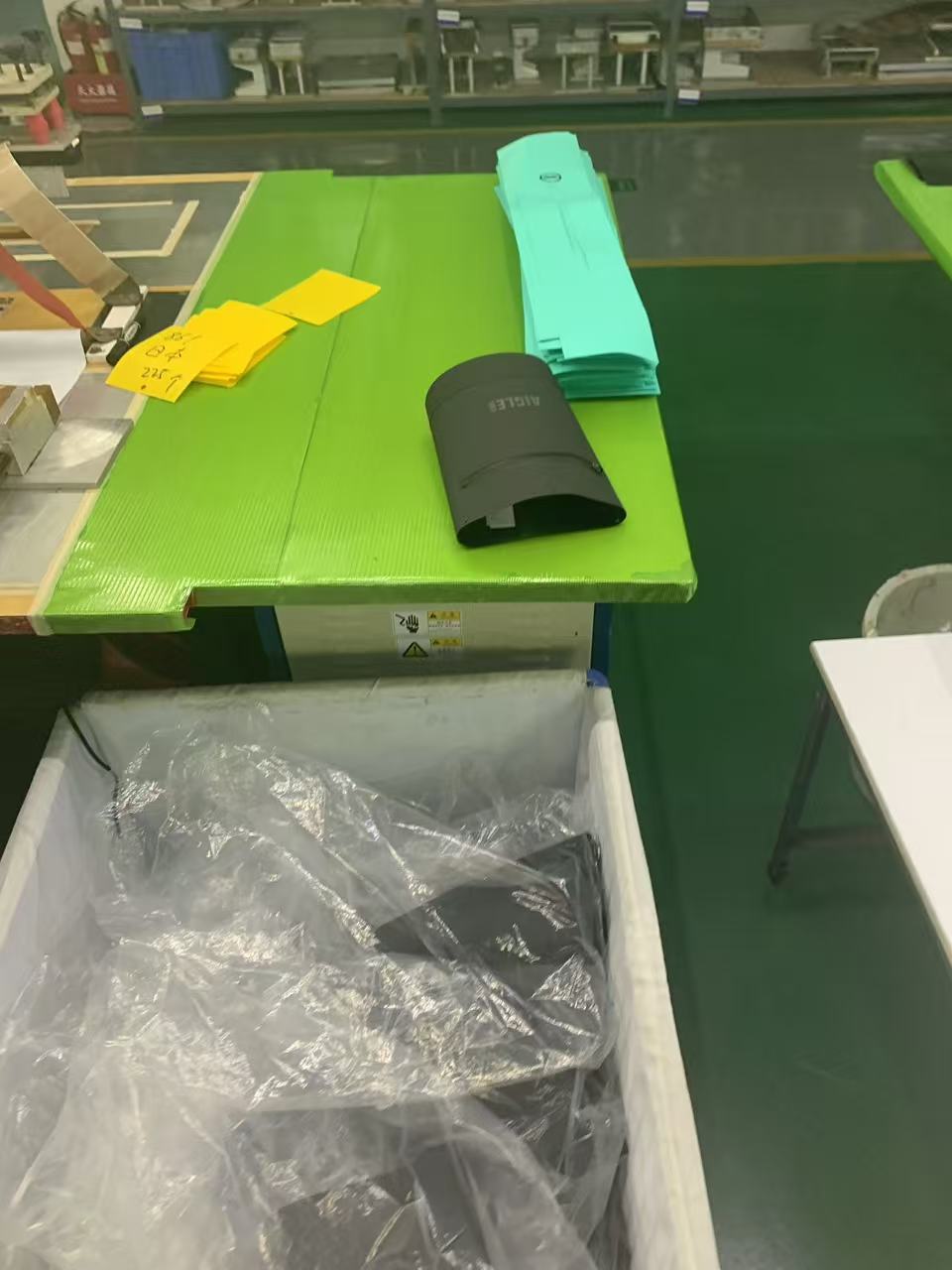

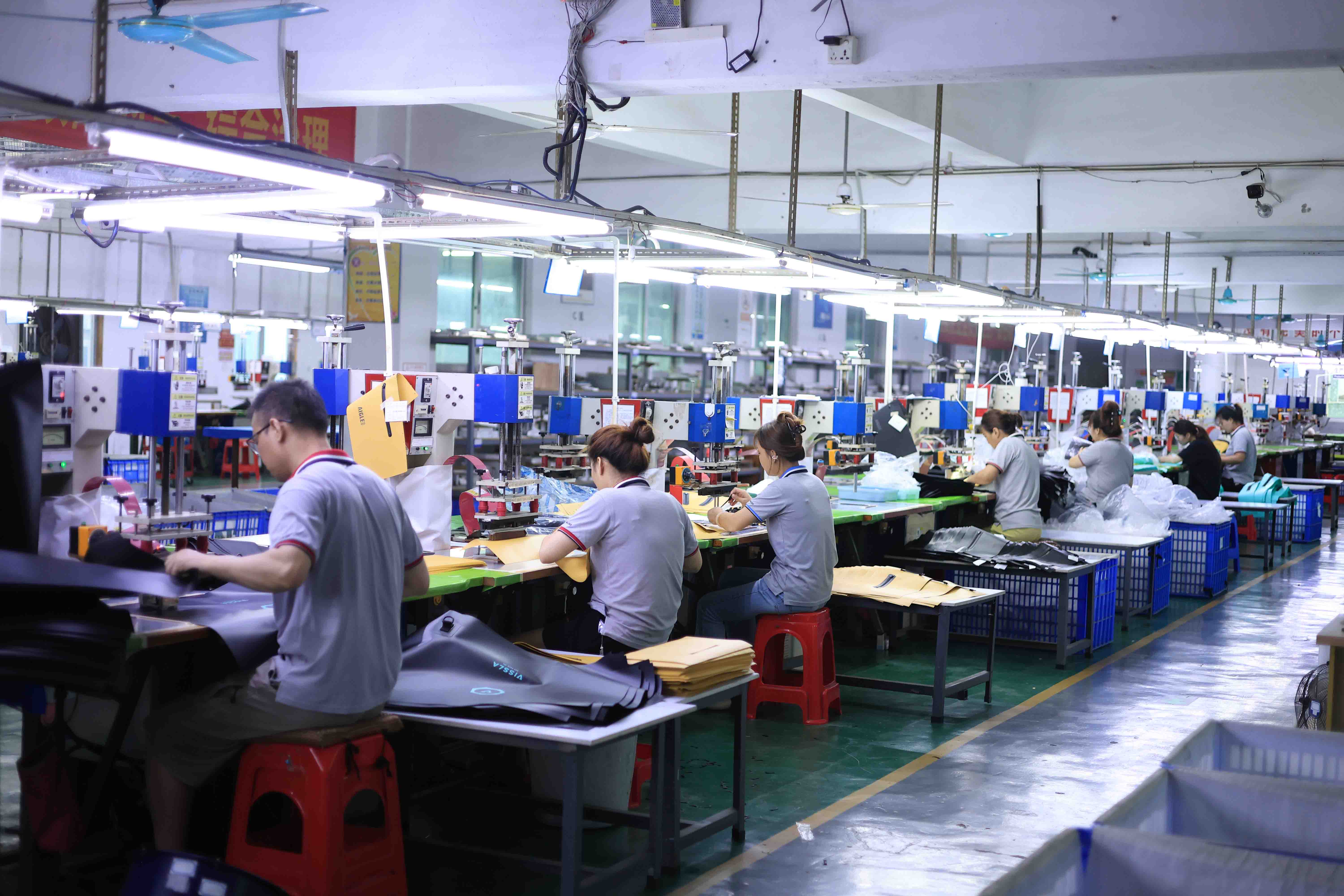

Figure 3 : Ligne de production Sealock équipée pour le soudage haute fréquence de produits étanches.

Matrices de soudage de précision : la clé d'une qualité de couture constante

Dans la production de soudage HF, la matrice de soudage influence directement l’apparence, la résistance et la consistance des joints.

Sealock utilise des matrices de soudage en laiton de précision conçues en fonction de la structure de chaque produit. La matrice contrôle la répartition de la pression de soudage et garantit que chaque joint reçoit une énergie électromagnétique uniforme.

Ceci est particulièrement important pour les produits imperméables complexes avec :

• Coutures courbes
• Plusieurs couches de tissu
• Zones de contraintes renforcées
• Fenêtres transparentes en TPU
• Matériaux TPU 840D robustes

Par rapport aux méthodes de collage manuelles, les matrices de soudage HF de précision améliorent la répétabilité lors de la production en série et réduisent les variations entre les échantillons et les commandes groupées.

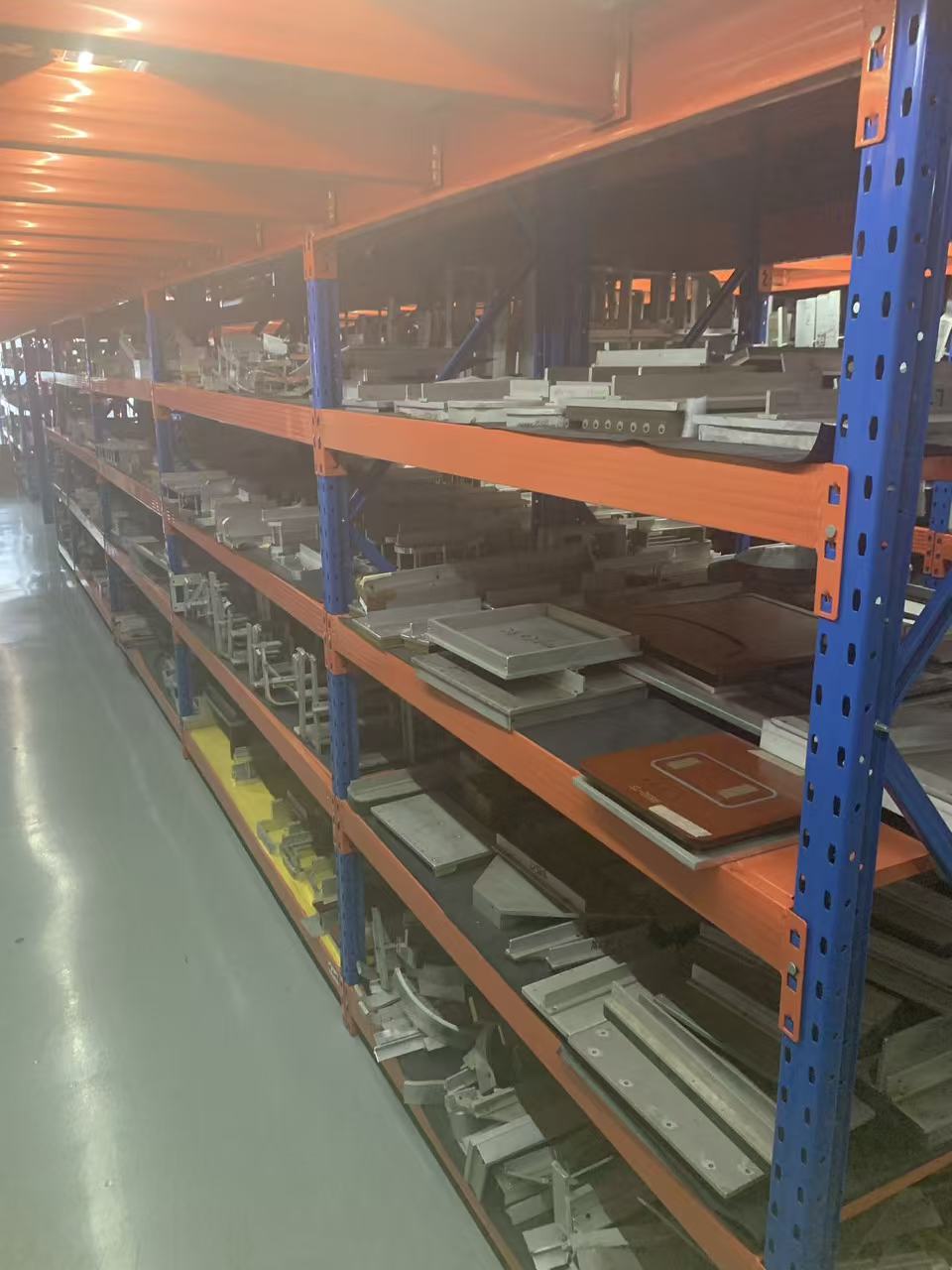

Figure 4 : Les matrices de soudage en laiton personnalisées garantissent des performances de soudage HF stables.

Système de contrôle qualité : de l’inspection des matériaux aux tests de simulation en situation réelle

Les performances d’étanchéité ne représentent qu’un élément de la fiabilité du produit. Les équipements professionnels d’extérieur doivent résister à une utilisation répétée, aux impacts du transport, aux contraintes mécaniques, à l’exposition environnementale et à l’usure à long terme.

Chez Sealock, le contrôle qualité couvre l'ensemble du processus de fabrication, de l'inspection des matériaux entrants aux tests de simulation du produit final. Notre système de test évalue les performances d’étanchéité, la résistance des coutures, la durabilité, la stabilité de l’apparence et la fiabilité du transport.

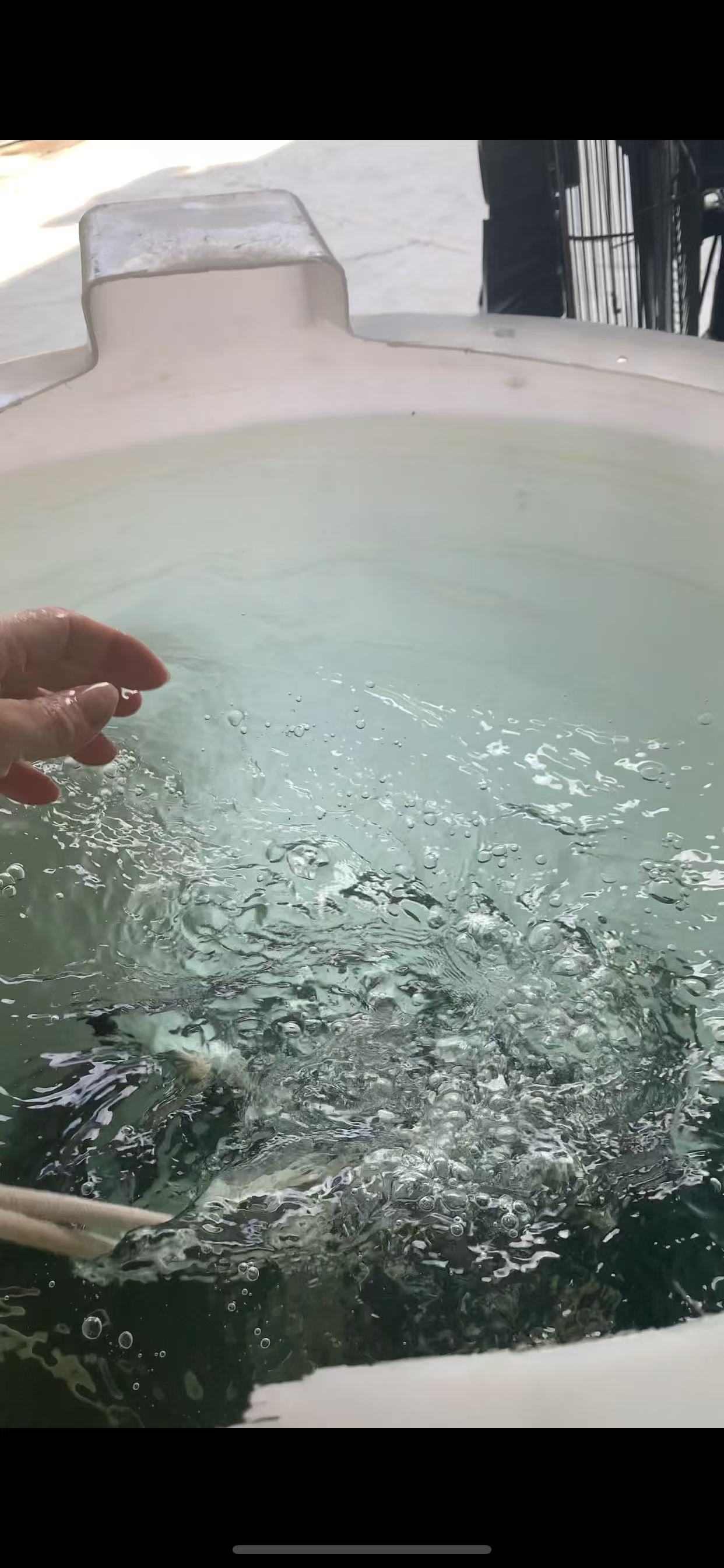

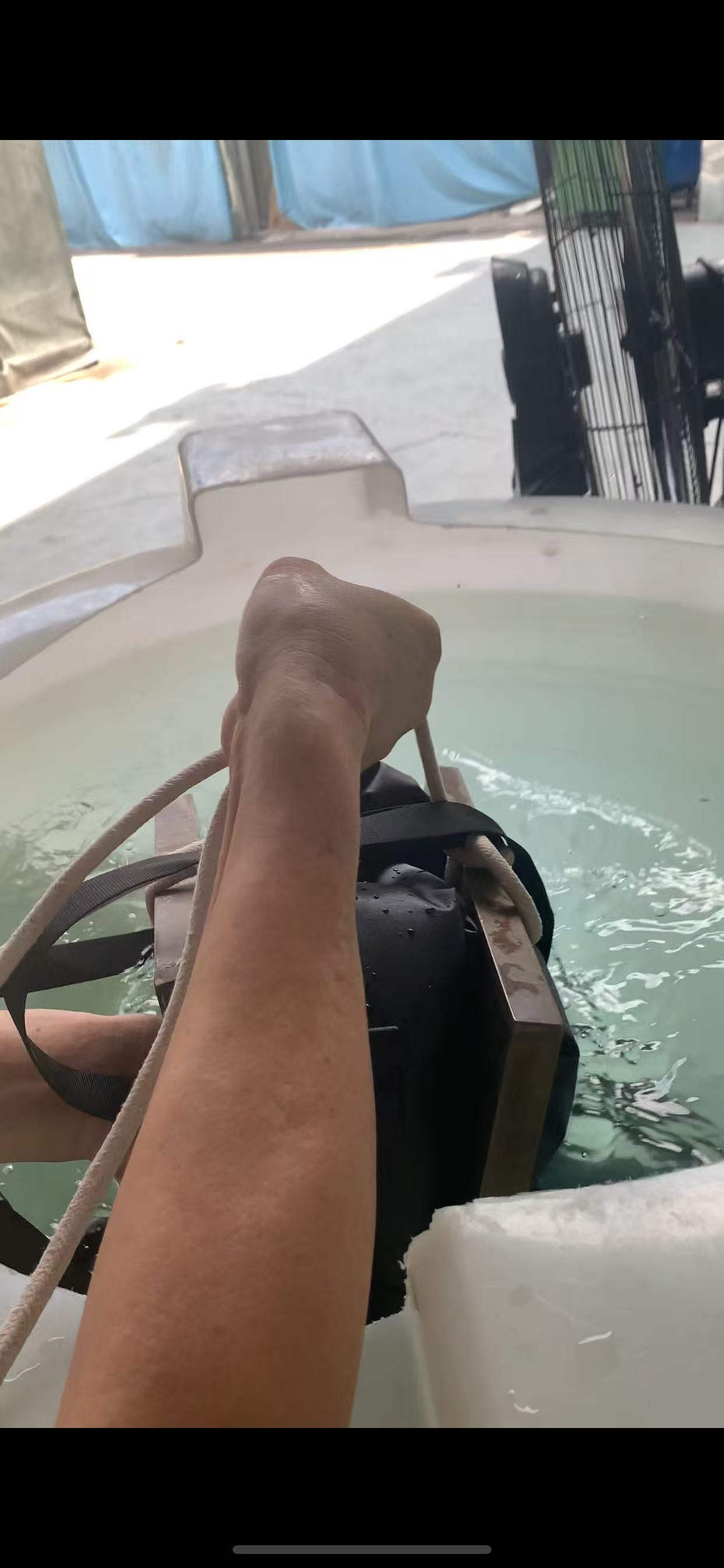

1. Test de pression hydrostatique

Les tests de pression hydrostatique évaluent si les joints soudés peuvent résister à la pression externe de l'eau dans des conditions contrôlées.

Ce test est particulièrement important pour les sacs étanches, les sacs à dos étanches, les sacs de plongée et les équipements marins où une exposition continue à l'eau est attendue.

• Vérification des performances d’étanchéité des soudures HF
• Détection des points de fuite potentiels
• Validation pour les applications professionnelles en extérieur

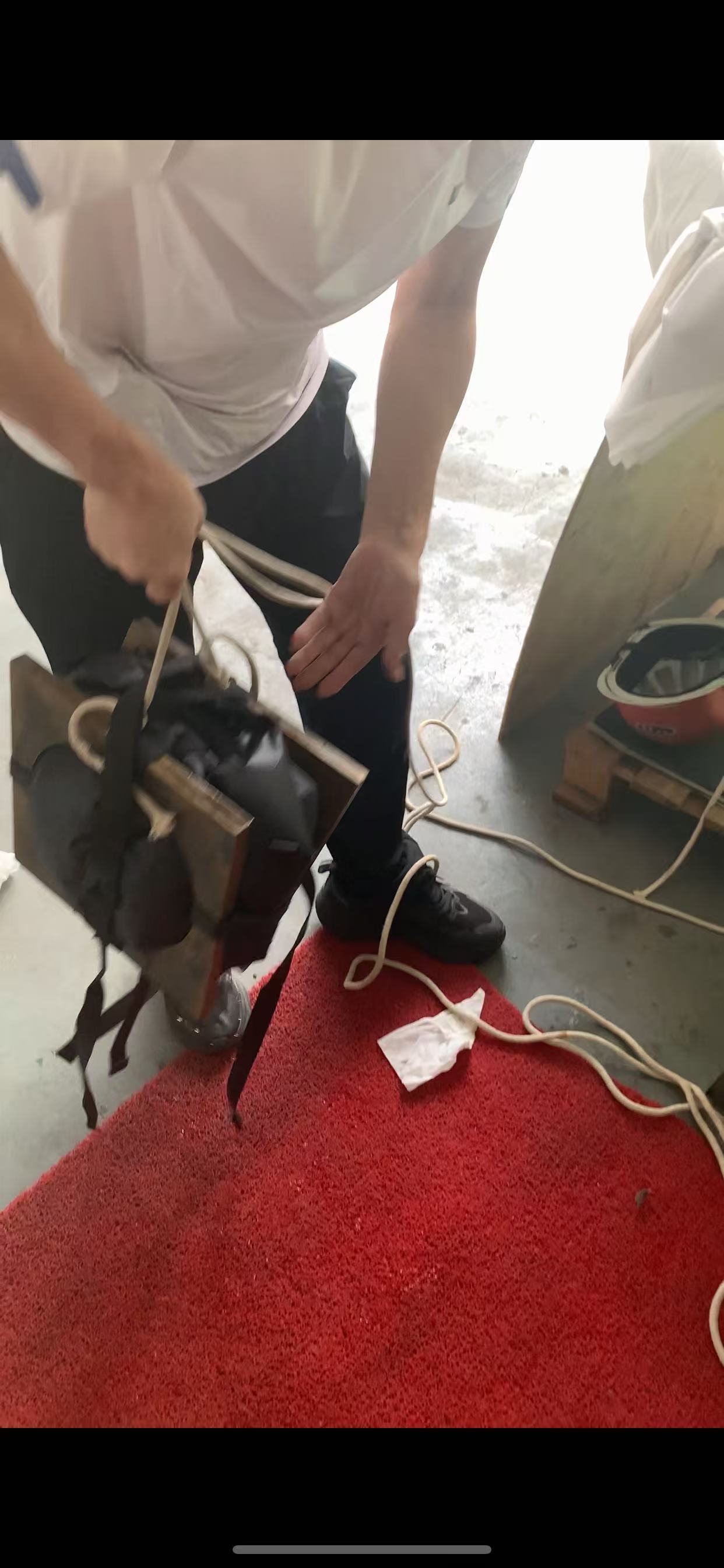

Figure 5 : Les tests de pression hydrostatique vérifient la fiabilité des joints imperméables.

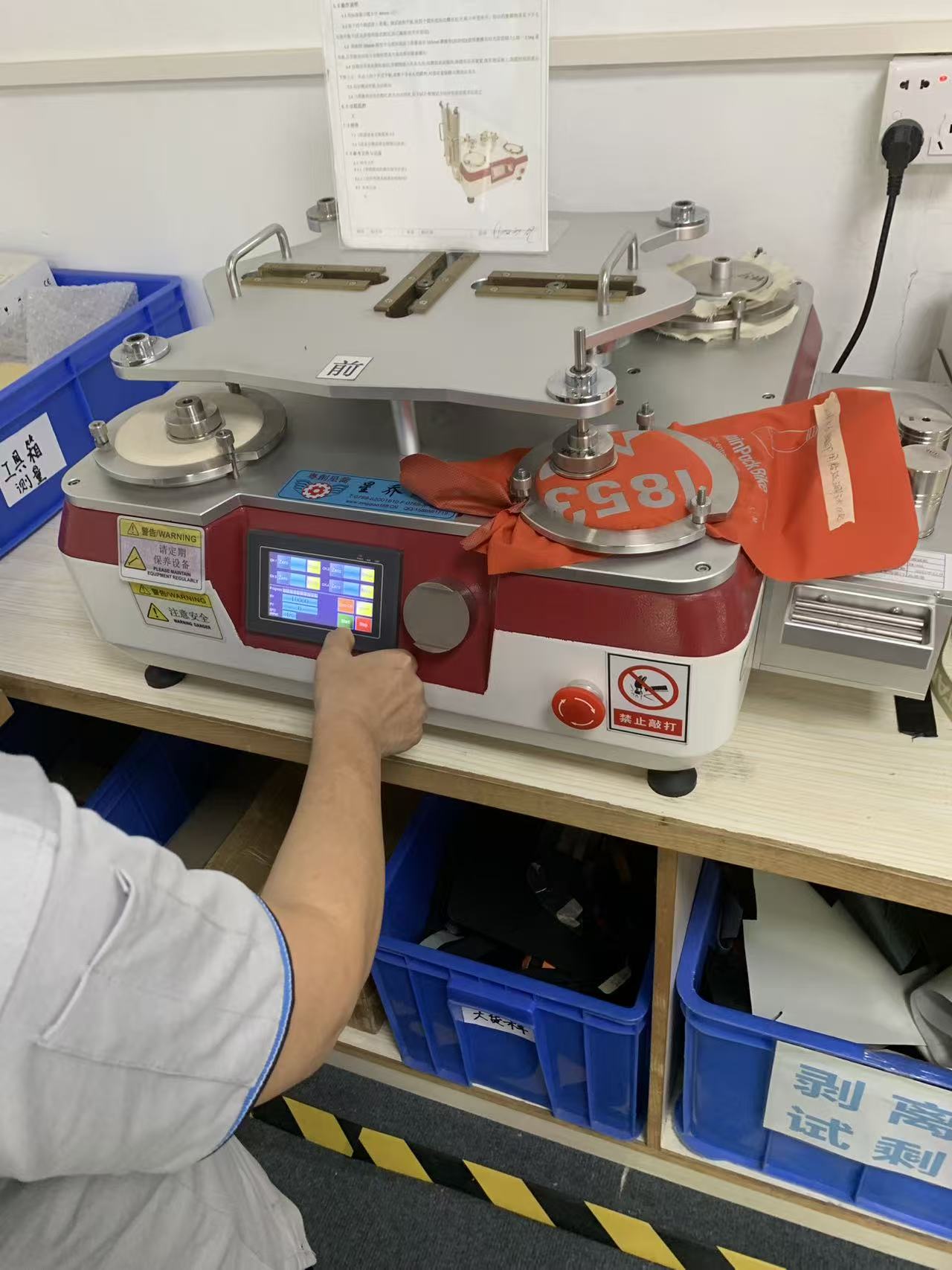

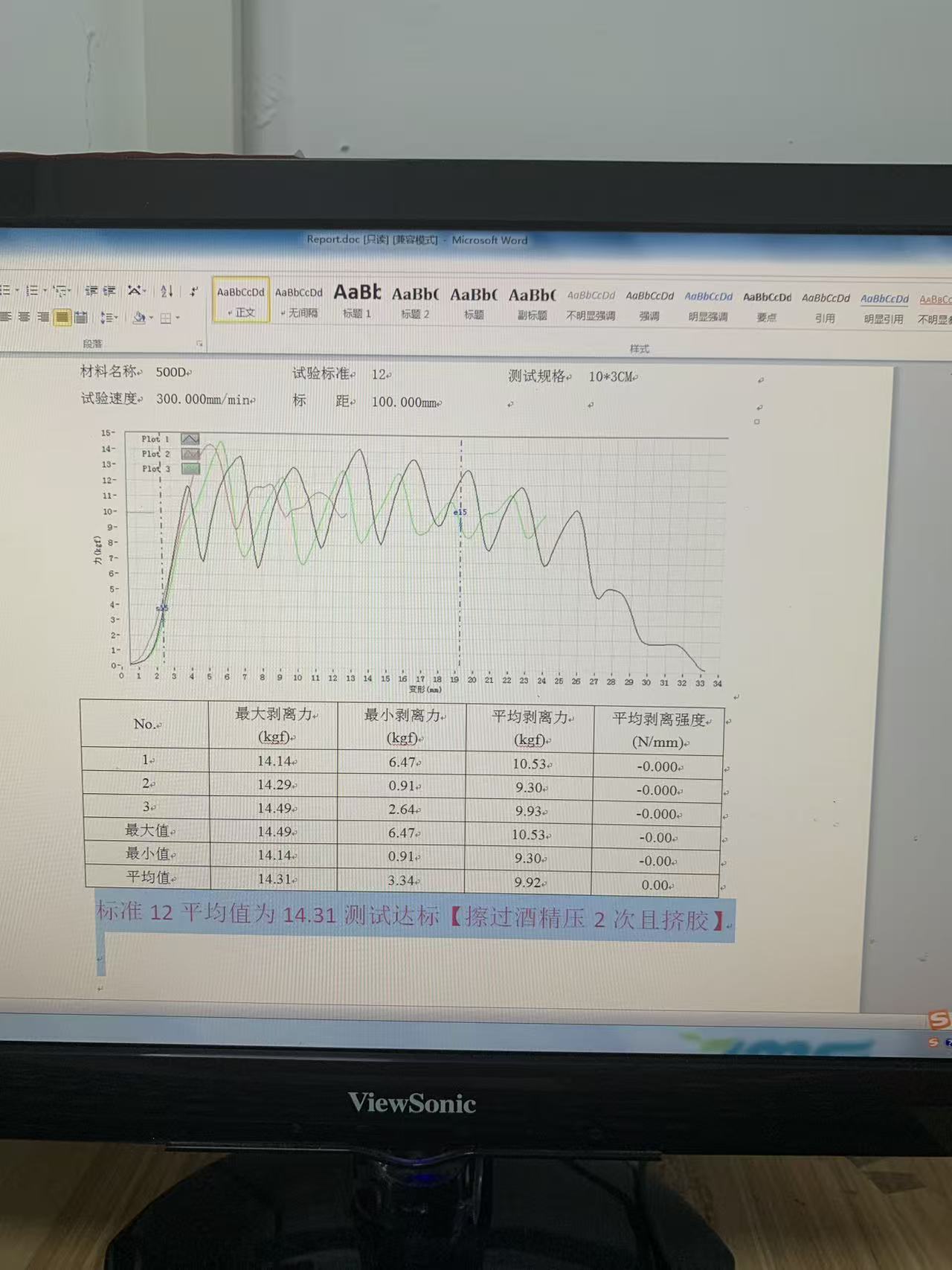

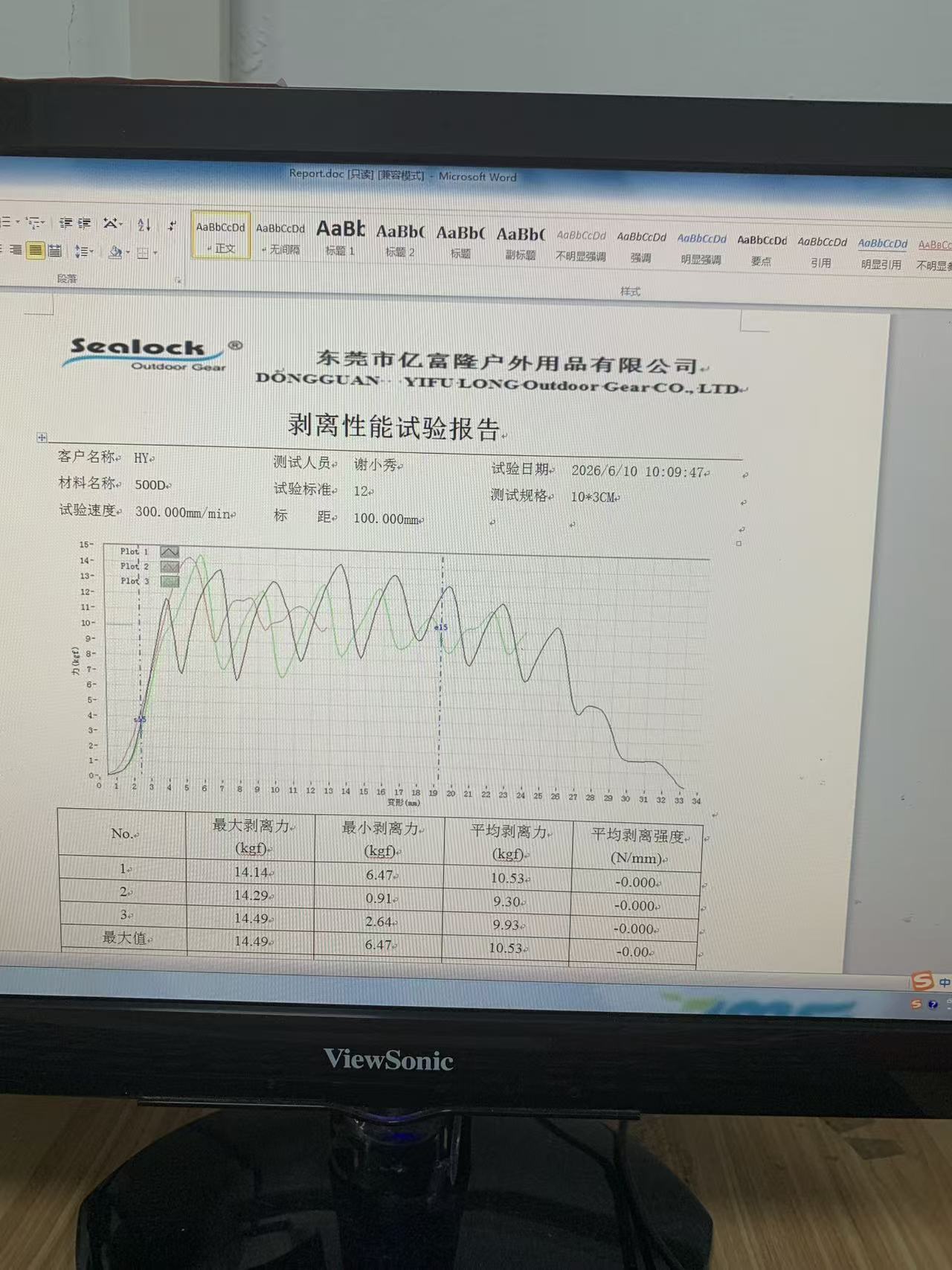

2. Test de résistance au pelage des coutures

Le test de pelage est un test destructif utilisé pour évaluer la force de liaison des joints soudés HF.

Pendant les tests, les couches soudées sont séparées sous force contrôlée pour analyser la qualité de la liaison. Une structure soudée de haute qualité doit maintenir une forte adhérence des coutures et peut entraîner une défaillance dans le matériau de base plutôt que dans la zone soudée.

• Évalue la cohérence de la résistance du soudage
• Vérifie la stabilité des paramètres de production
• Prend en charge les exigences de documentation de qualité OEM

Figure 6 : Les tests de pelage destructifs évaluent la résistance des joints soudés HF.

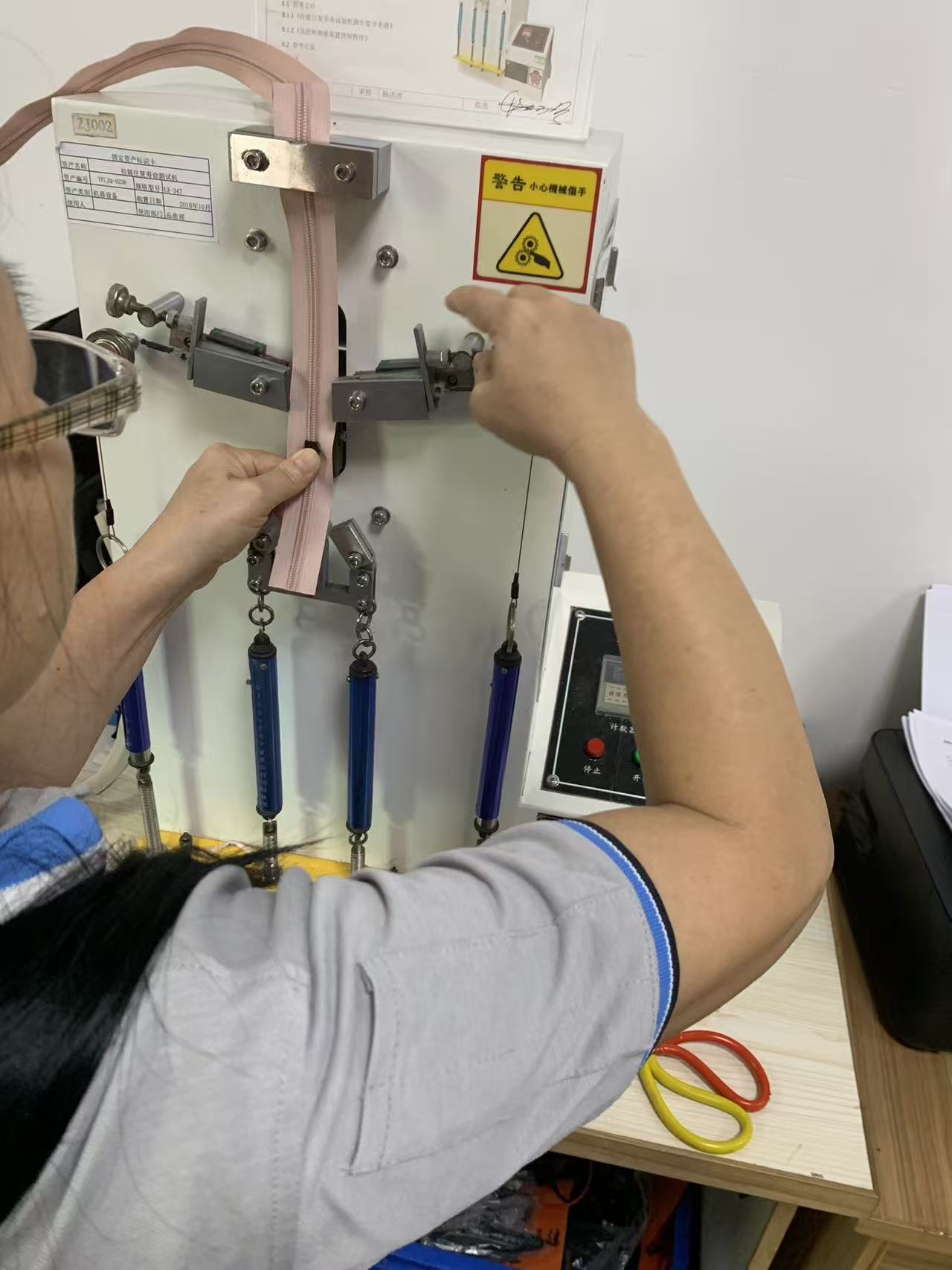

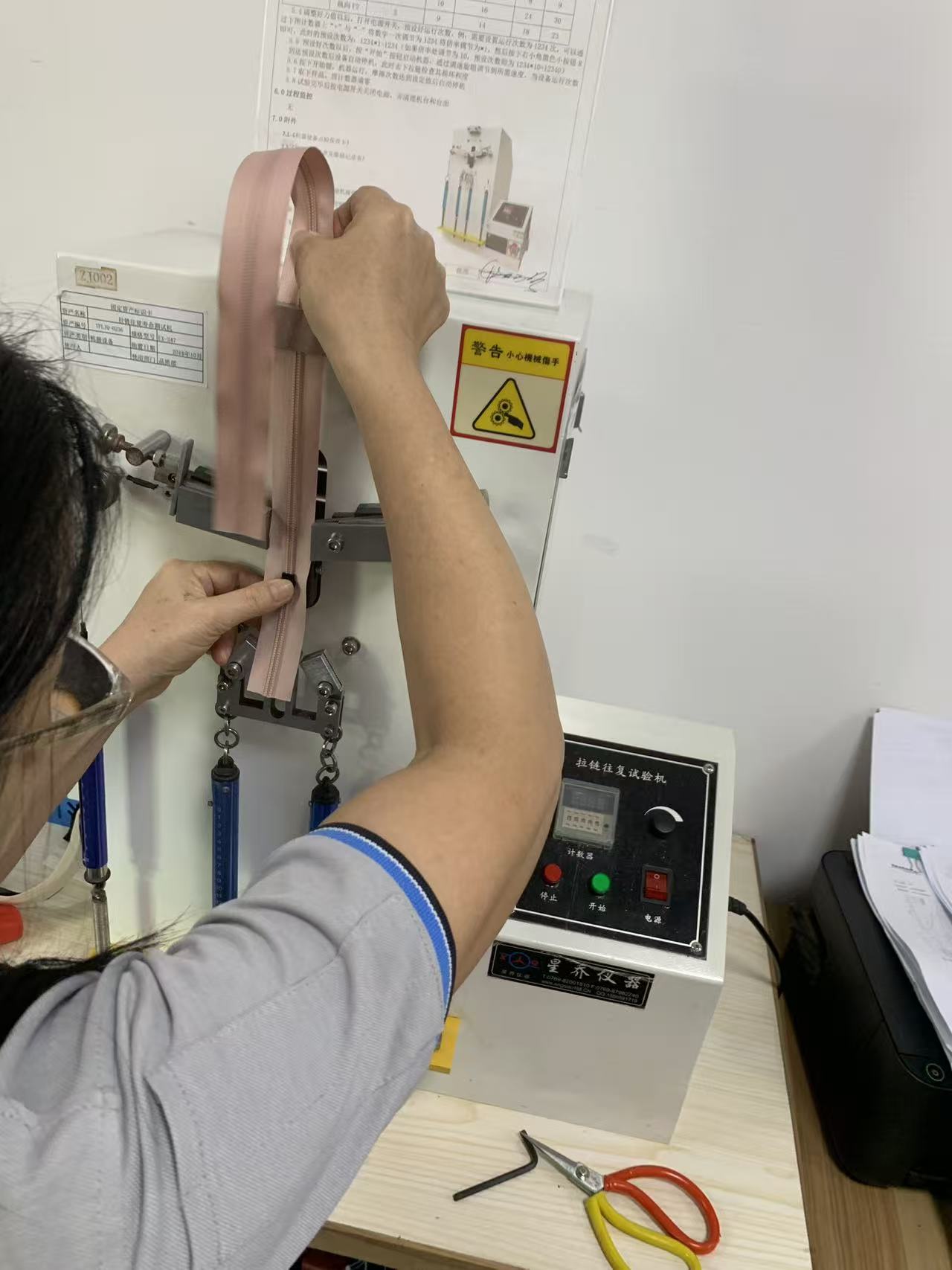

3. Test de durabilité des fermetures à glissière

Pour les sacs étanches dotés de structures de fermeture à glissière, la durabilité de la fermeture à glissière est essentielle. Des ouvertures et fermetures répétées peuvent créer des contraintes mécaniques autour des rails des fermetures à glissière et des zones d'étanchéité étanches.

Sealock effectue des tests alternatifs de fermeture à glissière pour évaluer les performances à long terme de la fermeture à glissière et garantir un fonctionnement fluide après des cycles répétés.

• Durabilité de l'ouverture et de la fermeture de la fermeture éclair
• Cohérence du mouvement du curseur
• Force de connexion de la fermeture éclair
• Fiabilité de la zone de fermeture éclair étanche

Figure 7 : Les tests de pelage destructifs évaluent la résistance des joints soudés HF. Figure : Les tests de mouvement alternatif de la fermeture à glissière simulent des cycles répétés d'ouverture et de fermeture pour évaluer la durabilité de la fermeture à glissière.

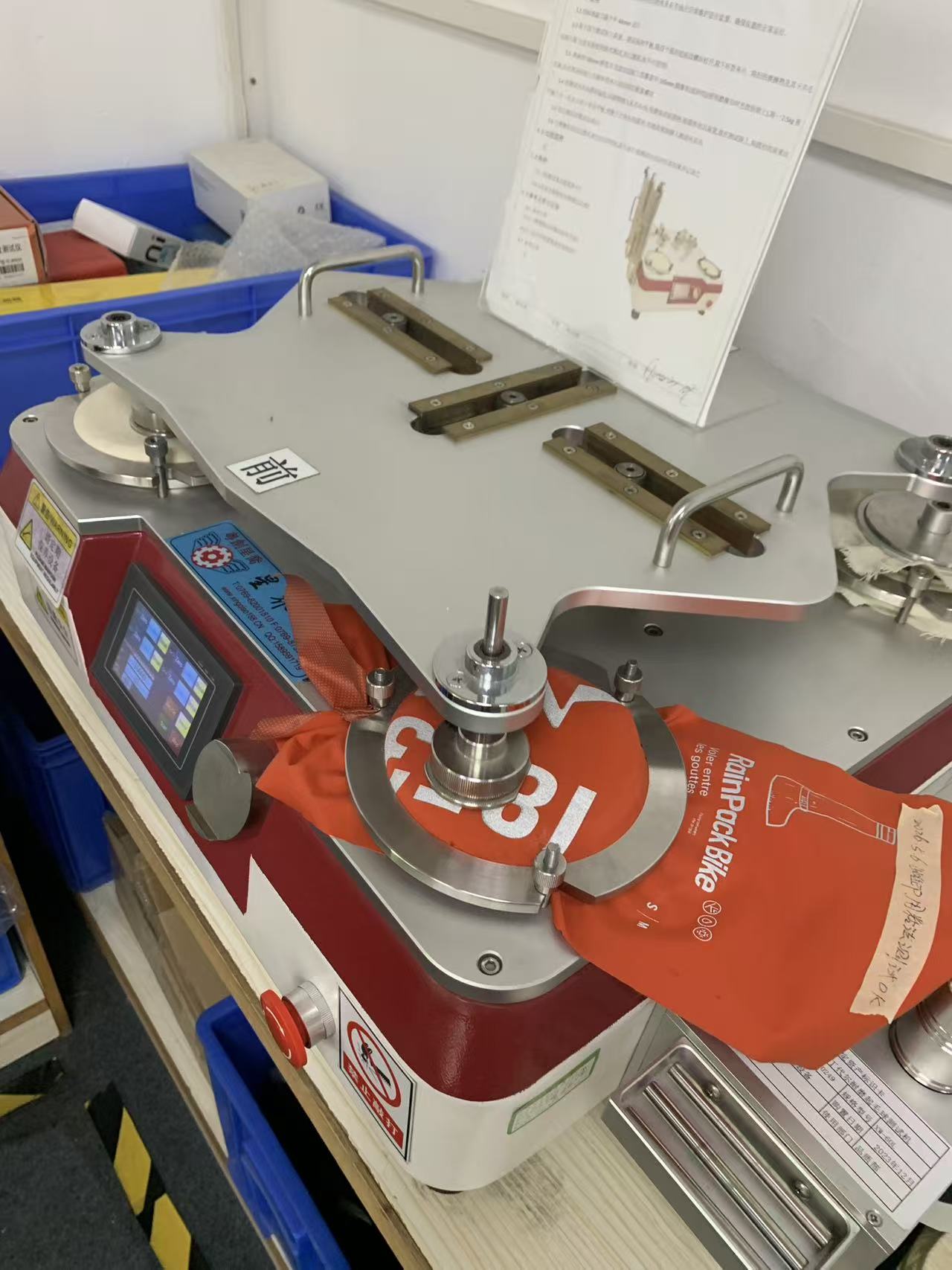

4. Test de solidité des couleurs

Les produits d'extérieur sont fréquemment exposés au soleil, à la pluie, à l'eau et aux frottements. La stabilité des couleurs est essentielle pour conserver l’apparence du produit tout au long de son cycle de vie.

Les tests de solidité des couleurs évaluent si les tissus conservent leur aspect d'origine après exposition à différentes conditions.

• Résistance au frottement
• Résistance à l'exposition à l'eau
• Évaluation du transfert de couleur
• Stabilité de l'apparence à long terme

Figure 8 : Les tests de solidité des couleurs évaluent la stabilité de la couleur du tissu contre le frottement, l'exposition à l'eau et une utilisation quotidienne en extérieur.

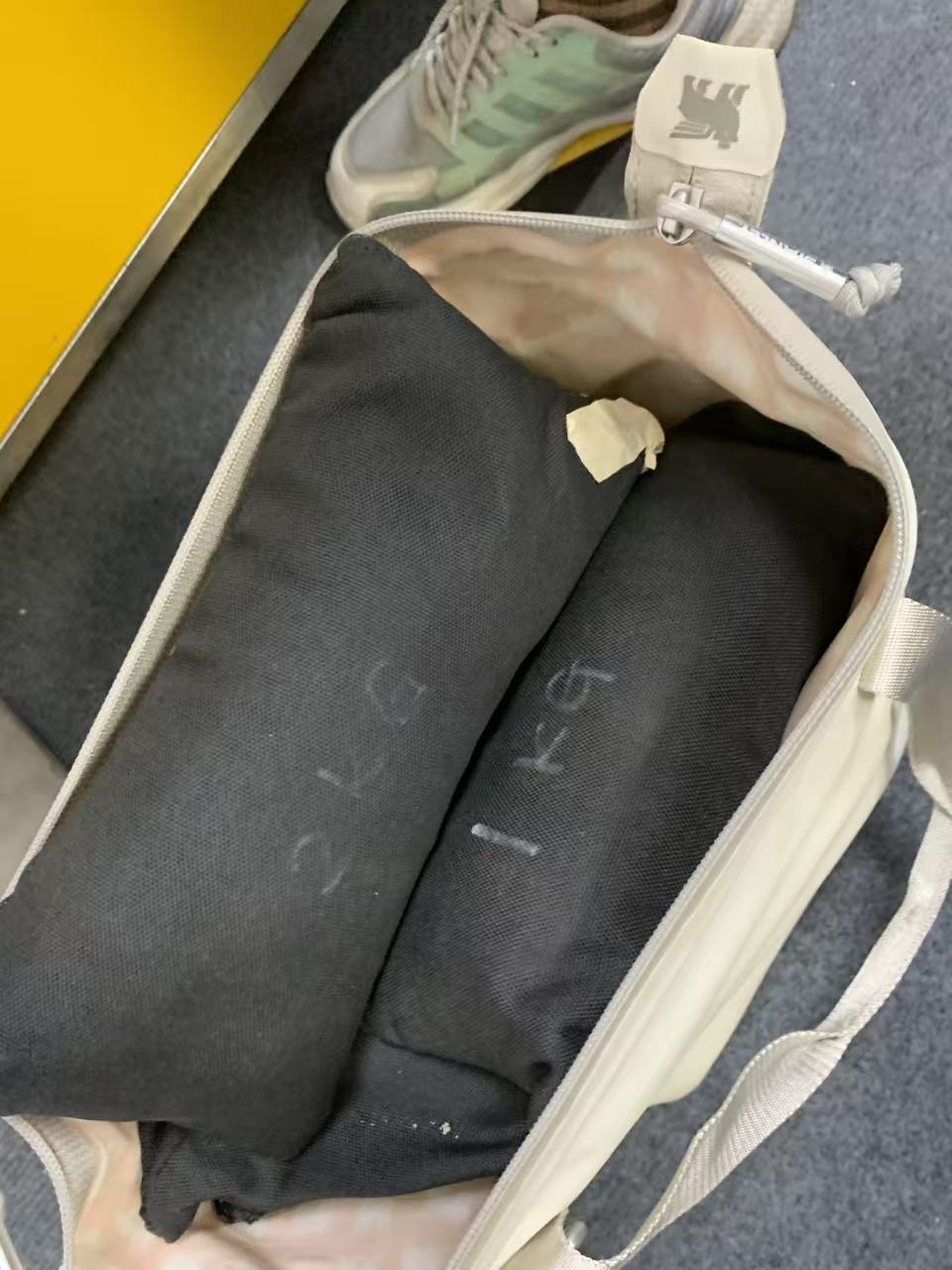

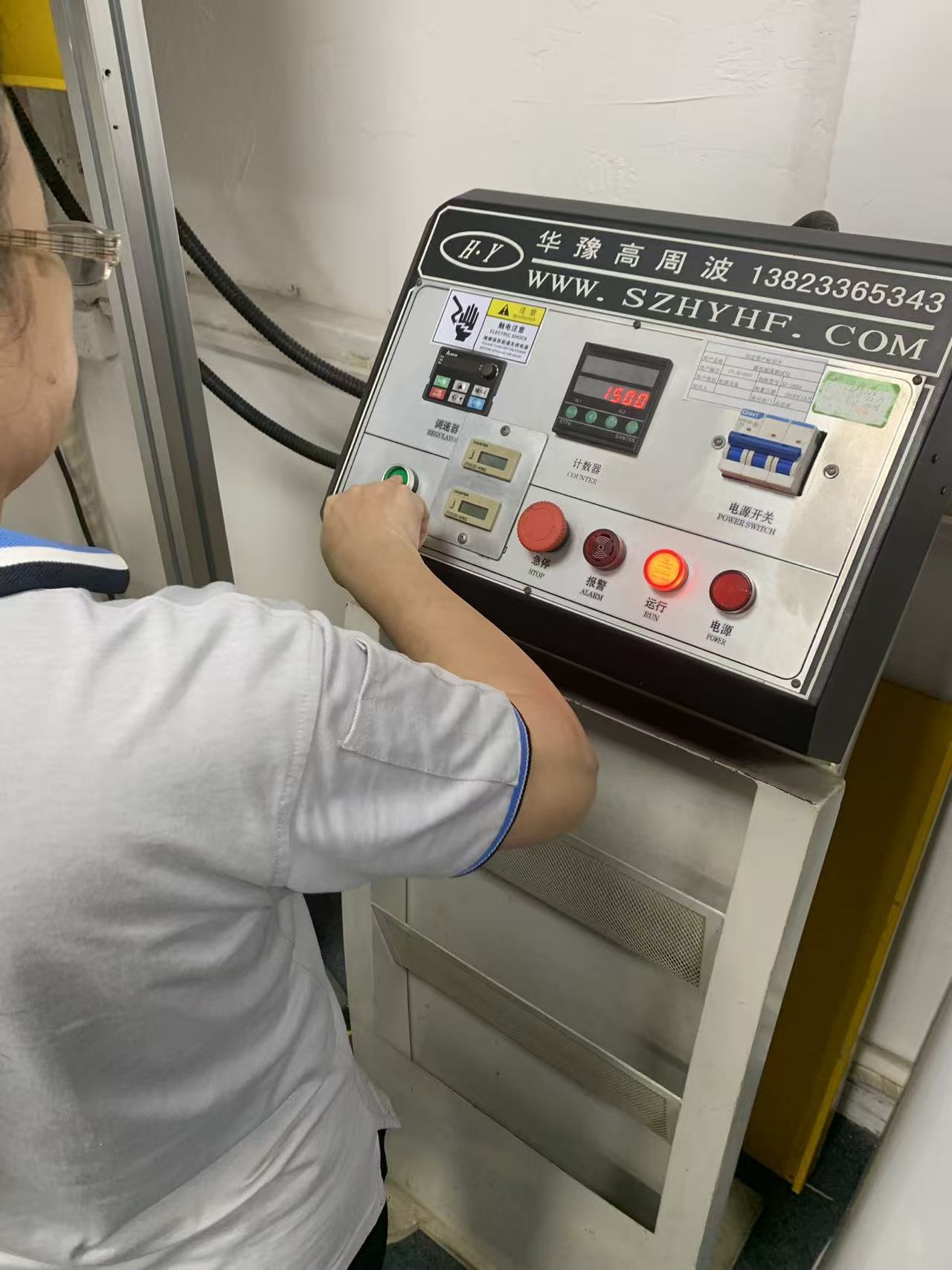

5. Test de charge du sac

Les sacs étanches utilisés pour les activités de plein air transportent souvent des équipements lourds. Les tests de charge vérifient la résistance des poignées, des bretelles, des points de connexion et des zones de contrainte renforcées.

Le test simule des scénarios d'utilisation réels par des clients, notamment le transport de matériel de camping, d'outils de pêche, de matériel de plongée et d'articles de voyage.

• Test de résistance des poignées
• Évaluation de la durabilité de la bandoulière
• Inspection des boucles et des points d'attache
• Vérification du renforcement des zones de contrainte

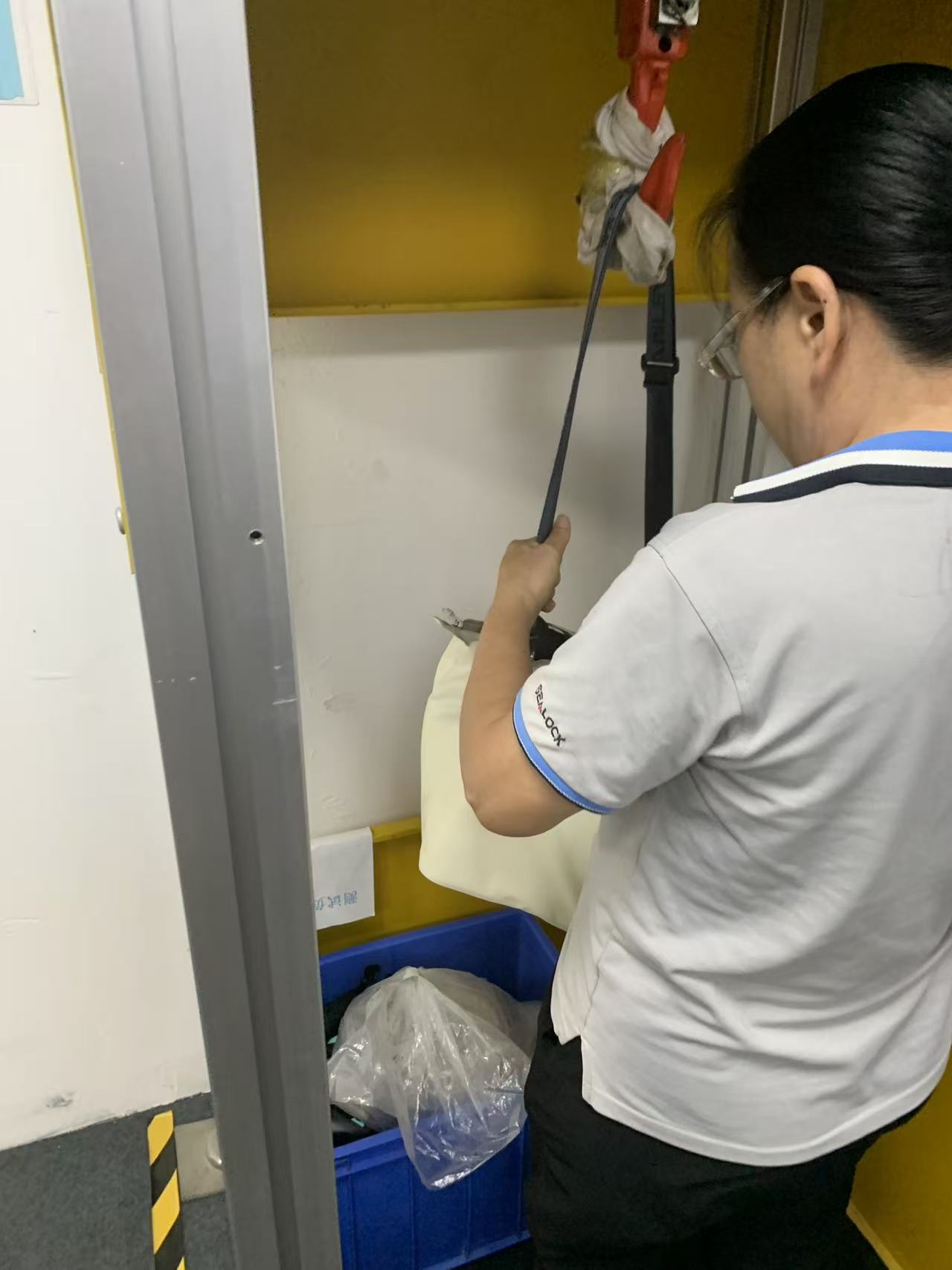

Figure 9 : Les tests de charge vérifient la résistance des poignées, des bretelles, des boucles et des zones de contrainte renforcées.

6. Tests de vibrations simulées lors du transport

Lors du transport international, les produits subissent des vibrations, des compressions et des impacts répétés. Les tests de simulation de transport permettent d'identifier les dommages potentiels avant que les produits n'atteignent les clients.

Sealock évalue l'emballage des produits et la durabilité structurelle grâce à des conditions de transport simulées afin de réduire les risques lors de la logistique mondiale.

• Simulation des vibrations des cartons
• Évaluation de la stabilité de la structure du produit
• Vérification de la protection des emballages
• Évaluation de la fiabilité avant expédition

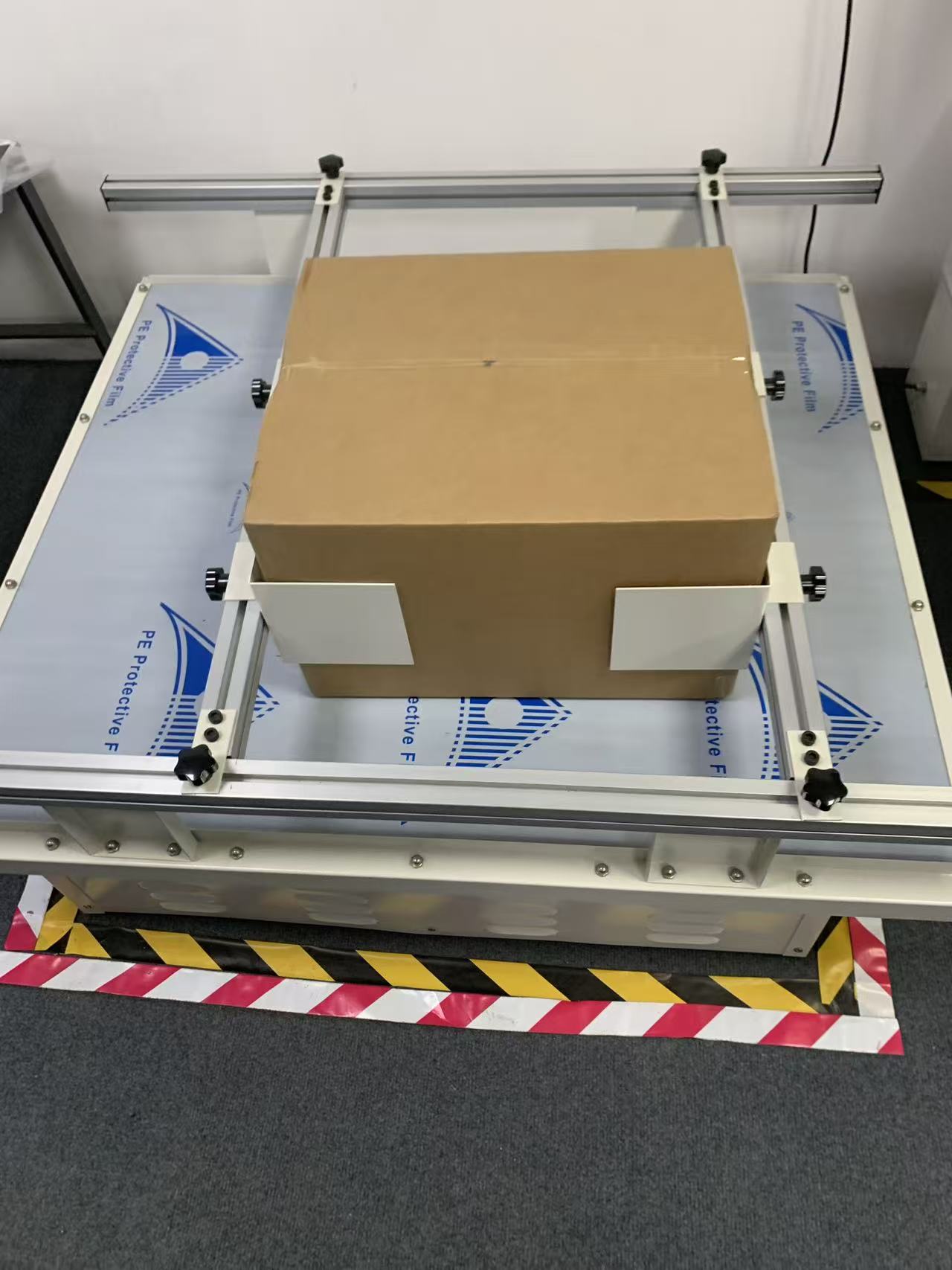

Figure 10 : Les tests de vibrations lors du transport simulent des conditions logistiques réelles pour évaluer la durabilité des produits et des emballages.

7. Tests de corrosion au brouillard salin

Pour les applications marines et côtières, les équipements étanches sont exposés aux environnements d’eau salée. Les tests au brouillard salin évaluent la résistance à la corrosion des composants métalliques et du matériel.

Ces tests permettent de garantir la durabilité des produits utilisés dans :

• Plongée
• Kayak
• Navigation de plaisance
• Pêche
• Activités marines de plein air

Les composants testés peuvent inclure :

• Fermetures éclair
• Boucles
• Crochets métalliques
• Matériel de réglage

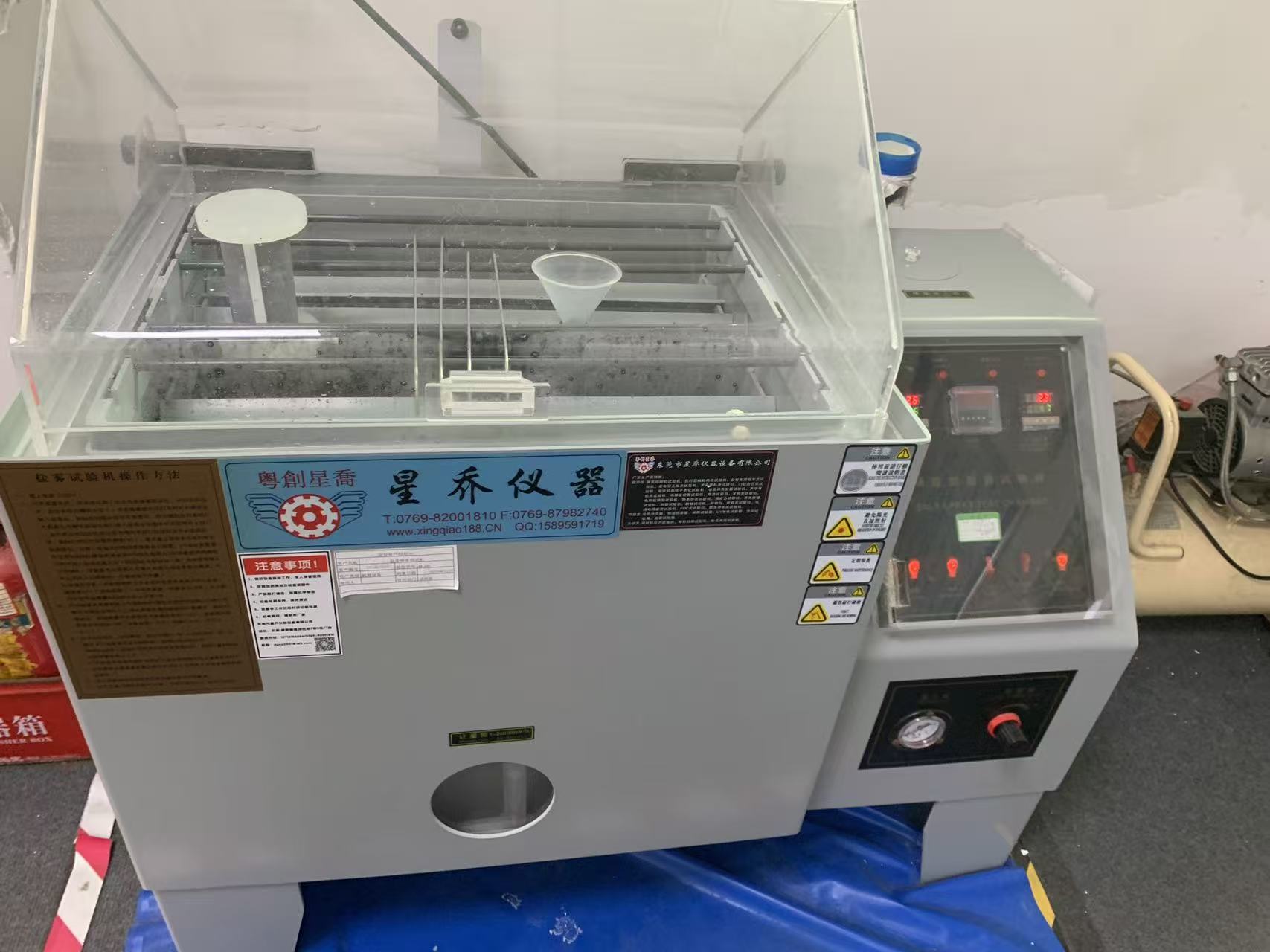

Figure 11 : Test de corrosion au brouillard salin pour la quincaillerie métallique des sacs étanches et les accessoires marins

Système complet de test de fiabilité des produits

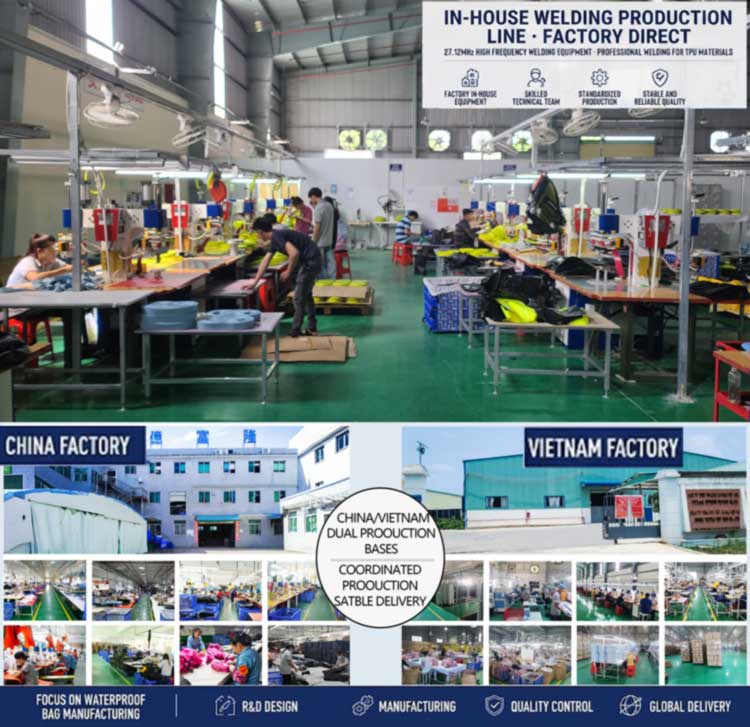

Réseau de fabrication Chine-Vietnam pour la stabilité de l’approvisionnement mondial

Les marques mondiales ont de plus en plus besoin de chaînes d’approvisionnement flexibles, d’une qualité stable et de solutions de fabrication compétitives.

Sealock applique une stratégie de production Chine-Vietnam, permettant aux clients de sélectionner des sites de fabrication appropriés en fonction des exigences du marché, de la planification logistique et des considérations liées à la chaîne d'approvisionnement.

Les deux sites de production suivent des normes unifiées de soudage HF, notamment :

• Même documentation sur le processus de soudage
• Procédures de contrôle qualité standardisées
• Paramètres de production contrôlés
• Exigences matérielles cohérentes

Cette approche aide les clients internationaux à maintenir la cohérence des produits tout en améliorant la flexibilité de la chaîne d'approvisionnement.

Figure 12 : La capacité de fabrication mondiale de Sealock prend en charge les programmes internationaux de sacs étanches.

Système de gestion de la qualité et certifications

Les produits imperméables professionnels nécessitent des pratiques de fabrication responsables. Sealock intègre la gestion de la qualité tout au long du développement, de la production et de l'expédition des produits.

Notre système de fabrication répond aux exigences de conformité couramment demandées par les marques internationales de plein air.

• Système de gestion de la qualité ISO 9001
• Audit de conformité sociale SMETA
• Évaluation de la durabilité HIGG
• Conformité à la sécurité SCAN
• Évaluation d'usine BSCI
• Prise en charge de la certification des matériaux GRS

Ces certifications aident les clients du monde entier à évaluer la transparence de la production, les pratiques de fabrication responsables et la fiabilité à long terme des fournisseurs.

Solutions de soudage haute fréquence OEM et ODM

Chaque produit étanche a des exigences d’application différentes. Que vous ayez besoin d'un sac étanche personnalisé, d'un sac à dos étanche, d'un sac isotherme ou d'un équipement industriel étanche, Sealock fournit une assistance complète en matière de fabrication OEM et ODM pour le soudage HF.

Notre équipe d'ingénieurs travaille avec des marques mondiales depuis le développement du concept initial jusqu'à la production de masse finale, garantissant que la sélection des matériaux, la structure de soudage et les performances d'étanchéité répondent à l'application prévue.

Processus de fabrication personnalisé complet

Pourquoi choisir Sealock comme fabricant de soudage HF ?

Choisir un fournisseur de sacs étanches ne consiste pas seulement à acheter un produit fini. Il s'agit de sélectionner un partenaire de fabrication qui comprend les matériaux, la technologie de soudage, le contrôle qualité et la fiabilité des produits à long terme.

• Plus de 25 ans d'expérience dans la fabrication de produits étanches
  Expérience approfondie dans les sacs étanches, les sacs à dos imperméables, les sacs isothermes et les équipements de plein air.
• Technologie de soudage HF professionnelle
  Processus de soudage haute fréquence 27,12 MHz optimisés pour les matériaux TPU et PVC.
• Assistance technique OEM et ODM
  Assistance depuis la conception du produit, la conception de la structure, le développement de prototypes et la production de masse.
• Vérification complète de la qualité
  tests de pelage et procédures d'inspection d'étanchéité.
• Capacité de production mondiale flexible
  Options de fabrication en Chine et au Vietnam pour répondre aux exigences de la chaîne d’approvisionnement internationale.

Questions fréquemment posées sur le soudage HF 27,12 MHz
