La science de la durabilité à froid : TPU balistique 1000D et intégrité des coutures dans des scénarios inférieurs à zéro

La spécification d'un sac sec robuste sur la base d'une fiche technique standard à température ambiante est une erreur courante en matière d'approvisionnement. À 25°C, la plupart des films de polyuréthane thermoplastique (TPU) commerciaux présentent une excellente résistance à la traction et une excellente élasticité. Abaissez l'environnement opérationnel à -30 °C lors d'un déploiement tactique de recherche et de sauvetage (SAR) ou d'un déploiement maritime en haute mer, et la physique des matériaux change complètement. La barrière flexible devient un handicap fragile.

Pour les responsables de la chaîne d'approvisionnement qui conçoivent des équipements critiques au sein de notreguide des sacs étanches submersibles (Pillar Roadmap), survivre à un déploiement sous zéro nécessite de comprendre la cristallisation à basse température. Lorsqu’un sac chargé tombe sur un sol gelé ou est fermement arrimé sous les vagues, la rupture se traduit rarement par une déchirure nette du tissu. Il s’agit d’une rupture de cisaillement interfacial le long de la ligne de soudure haute fréquence. C’est là que la fabrication standard de qualité extérieure échoue.

L’angle mort de la transition vitreuse : polyester ou polyéther TPU

Dans les usines, les ateliers de sous-traitance génériques traitent tous les revêtements TPU sur un pied d'égalité. Ils se concentrent fortement sur le denier du tissu, optant pour des tissages balistiques massifs 1000D tout en ignorant complètement la formulation chimique de la matrice polymère laminée sur ce tissage.

Les revêtements TPU à base de polyester fonctionnent bien lors des tests d'abrasion mécanique standard. Cependant, leur température de transition vitreuse – le point où la matrice polymère passe d’un état flexible et caoutchouteux à une structure de verre rigide et cassante – est notoirement élevée, se situant souvent autour de -15 °C. Lorsqu’elles sont exposées à des environnements alpins ou maritimes inférieurs à zéro, les chaînes moléculaires du polyester perdent leur mobilité. Sous l'effet de flexions répétées, des microfissures se développent au sein même de la couche de revêtement, entraînant un délaminage mécanique rapide du textile de base.

Les opérations tactiques et de recherche et de sauvetage nécessitent des formulations TPU spécialisées à base de polyéther. Les structures chimiques des polyéthers maintiennent la mobilité des segments moléculaires jusqu'à -40°C ou moins. Cette flexibilité à basse température n'est pas négociable pour les équipements devant supporter les forces physiques brutales décrites dans notre analyse desacs secs de pont de qualité marine sous les vagues. Sans cette base matérielle, la barrière étanche se fissurera le long des lignes de flexion bien avant la fin de la mission.

La physique de la concentration des contraintes de transition de bord

L'interface de couture d'un sac sec soudé par RF subit des contraintes thermodynamiques massives pendant le cycle de fabrication. Au cours du traitement haute fréquence de 27,12 MHz, les molécules polaires du TPU sont excitées, faisant fondre les couches de l'intérieur vers l'extérieur pour former une structure moléculaire monolithique.

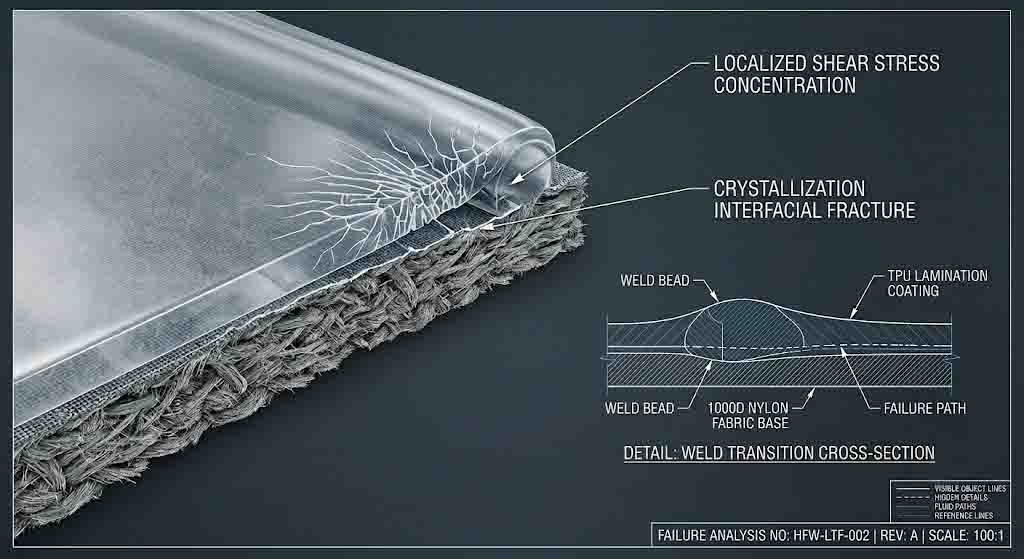

La zone dangereuse est la ligne exacte où la section soudée rencontre la coque flexible non soudée : la transition du bord. Si la répartition de la pression pneumatique à travers la matrice en laiton usinée sur mesure se déplace ne serait-ce que d'une fraction de millimètre, cela crée un abaissement microscopique aminci à cette limite. Dans des conditions inférieures à zéro, lorsque le matériau subit une décélération rapide ou une charge d'impact, cette micro-étape agit comme un violent concentrateur de contraintes. La matrice polymère fragile ne peut pas dissiper l’énergie par déformation élastique. Il se cisaille instantanément à la ligne de démarcation, un mécanisme de défaillance critique que nous éliminons continuellement grâce à nos services spécialisés.protocoles de fabrication d'équipements tactiques étanches.

Élimination du délaminage grâce à la stabilisation thermique après soudage

Relâcher la pression pneumatique d'une matrice de soudage RF à l'instant où le champ électromagnétique s'éteint est une recette pour une défaillance latente des coutures. Lorsque les chaînes de polymères fondent à haute fréquence, elles nécessitent un cycle de refroidissement spécifique sous compression soutenue pour aligner correctement et soulager les contraintes du joint.

Réduire ce cycle de refroidissement de 0,5 seconde augmente le rendement de l'usine mais emprisonne d'énormes contraintes de cisaillement résiduelles à l'intérieur de la zone de soudure. Lorsque cette couture subit un choc dû au froid extrême, les contraintes internes se combinent aux charges environnementales externes, déclenchant des fissures spontanées sans impact externe visible. Nos lignes de production de véhicules et de sacs tactiques mettent en œuvre une stabilisation thermique automatisée après soudure. L'outillage en laiton maintient la couche fondue sous compression précise jusqu'à ce que la température descende en dessous du seuil de recristallisation du polymère, garantissant une liaison moléculaire uniforme capable de survivre aux tolérances de vibration brutales exigées par les applications lourdes commehardcore moto rallye bagage ingénierie.

Validation de la fiabilité des coutures à basse température

Une usine qui ne peut pas prouver ses paramètres de qualité dans des conditions d'abus simulées sur le terrain ne fait que deviner. L’inspection visuelle ne permet pas d’identifier les micro-vides internes ou la fragilité de cristallisation du polymère cachés à l’intérieur d’une lourde ligne de soudure balistique 1000D.

Nous validons nos constructions pour environnements extrêmes en extrayant des coupons de matériaux des séries de production et en les exposant à des tests de flexion dynamique cycliques à basse température dans des chambres environnementales spécialisées. Après conditionnement à froid, ces échantillons sont soumis à des tests destructifs de pelage en T et d'éclatement hydrostatique référencés par rapport à nos normes internes.Normes d'essai de pression hydrostatique de 1,0 bar. Les critères de réussite sont binaires : zéro microfissuration sous 10 000 cycles de flexion continus à -30 °C et zéro migration de fluide absolue à travers l’interface de joint sous une pression maximale. Cette boucle de validation sans compromis offre aux directeurs des achats mondiaux une sécurité structurelle vérifiable et sans défaillance.

FAQ d’ingénierie pour les achats sous zéro
