À l'intérieur d'un programme de sacs de cadre Bikepacking dans notre usine de Dongguan

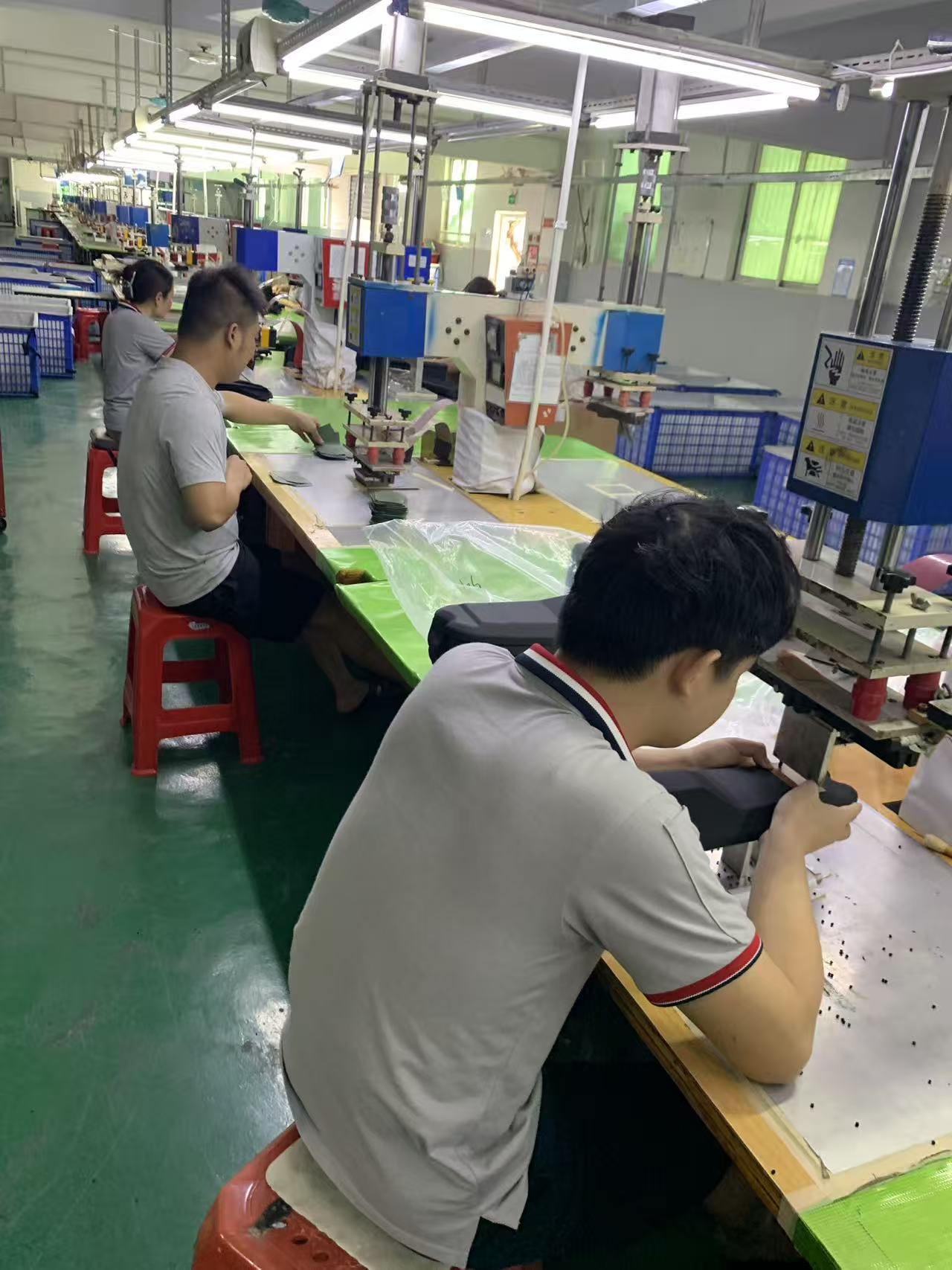

Ce mois-ci, notre atelier de soudage à haute fréquence de Dongguan a déplacé un programme de sacs étanches pour cadre de vélo de la confirmation d'échantillon à la première production. Le sac est un pack de cadre triangulaire complet conçu pour une utilisation sur le gravier et le bikepacking : une coque en TPU anti-déchirure en diamant, un gousset soudé, des languettes d'ancrage à crochets et boucles soudées au niveau du tube supérieur, du tube diagonal et du tube de selle, et une fermeture résistante à l'eau sur le bord supérieur. Deux versions de fermeture ont été utilisées côte à côte lors de l'échantillonnage – une version à fermeture éclair et une version à enroulement – ​​car l'acheteur voulait voir comment chacune se comportait sous charge avant de verrouiller l'outillage.

Pourquoi un triangle de cadre est plus difficile à souder qu'un sac de sport

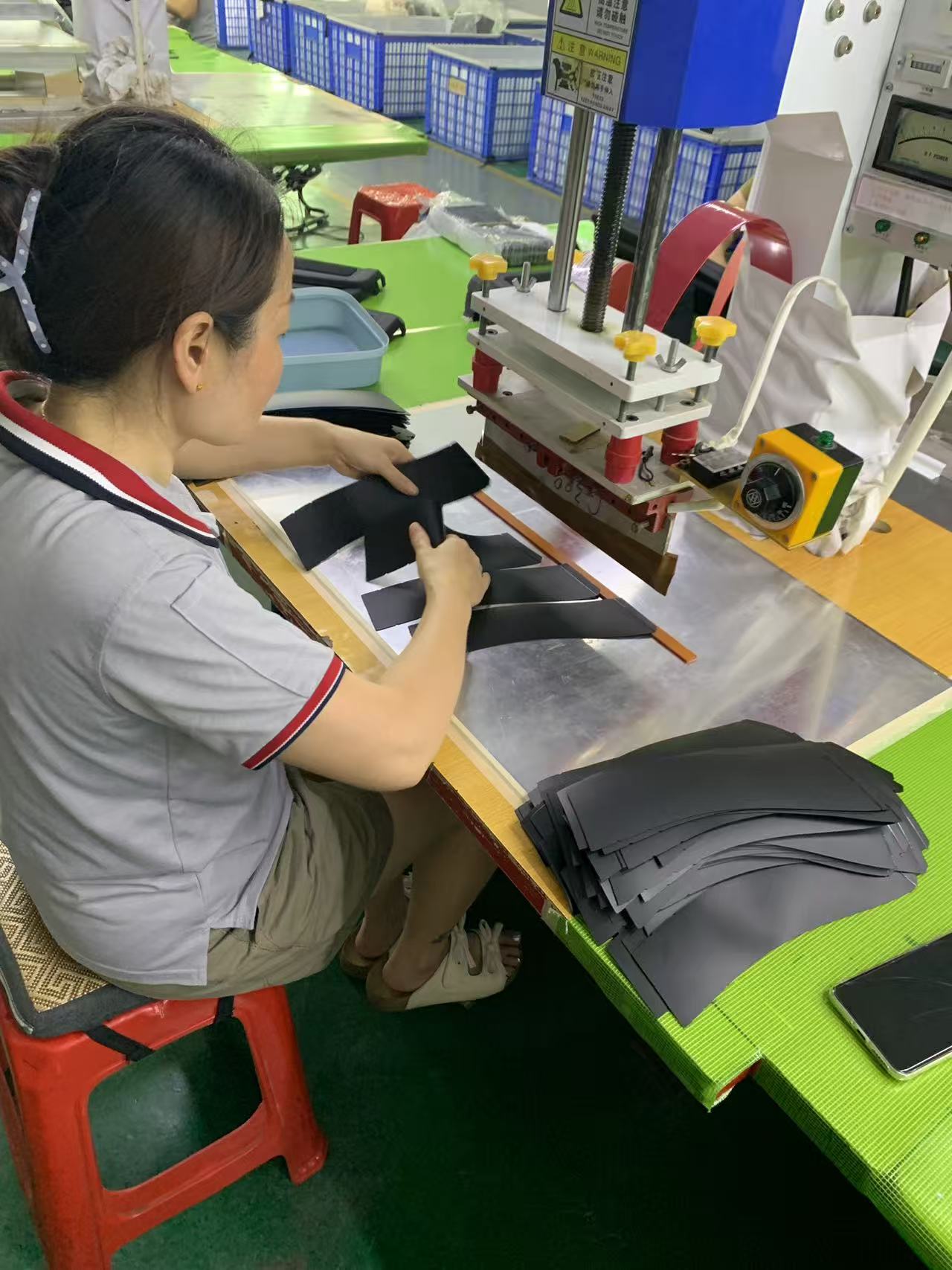

Un sac sec est un tube. Un sac de cadre ne l’est pas. Le triangle est défini par le vélo dans lequel il est suspendu, ce qui signifie que chaque bord du panneau a une longueur différente et que la plupart d'entre eux sont incurvés, et le soufflet qui donne au sac son volume doit se rétrécir d'à peu près toute la profondeur au niveau du tube diagonal jusqu'à presque rien au sommet avant. C’est dans cette conicité que la construction soudée gagne sa place et aussi là où elle tourne mal si le processus est bâclé. L'électrode doit fournir une pression uniforme et même rester le long d'un joint dont la géométrie change continuellement, et une matrice qui s'adapte à l'extrémité large sous-soudera l'extrémité étroite à moins qu'elle ne soit coupée pour ce panneau spécifique.

En pratique, cela signifie qu’un sac à cadre n’est pas un produit que vous citez à partir d’une photo. Chaque taille et chaque profil de cadre nécessite son propre jeu de matrices, et la matrice est la raison pour laquelle l'échantillonnage dans cette catégorie s'effectue à l'extrémité la plus longue de notre fenêtre normale de 7 à 15 jours. Cependant, une fois que la matrice existe, le résultat est rapide et reproductible : la station de soudage effectue le même cycle de fusion à chaque fois plutôt que de se fier au jugement de l'opérateur sur les marges de couture.

Les ancrages de sangle sont soudés et non cousus

Demandez à n'importe quel mécanicien de magasin de vélos où les sacoches de cadre échouent et la réponse est rarement la couture principale. C'est le point d'ancrage. Un sac de cadre chargé est soumis à une tension asymétrique constante : les sangles tirent la coque vers le haut contre les tubes tandis que le contenu pousse vers l'extérieur, et chaque section de gravier de planche à laver ajoute un cycle de choc à cela. Une languette auto-agrippante cousue place une ligne de perforations d'aiguille directement à travers le tissu de base exactement au point supportant cette charge. Ces perforations font deux choses au cours d'une saison : elles laissent l'eau s'écouler le long du fil et elles agissent comme une ligne de déchirure lorsque le sac est trop rempli.

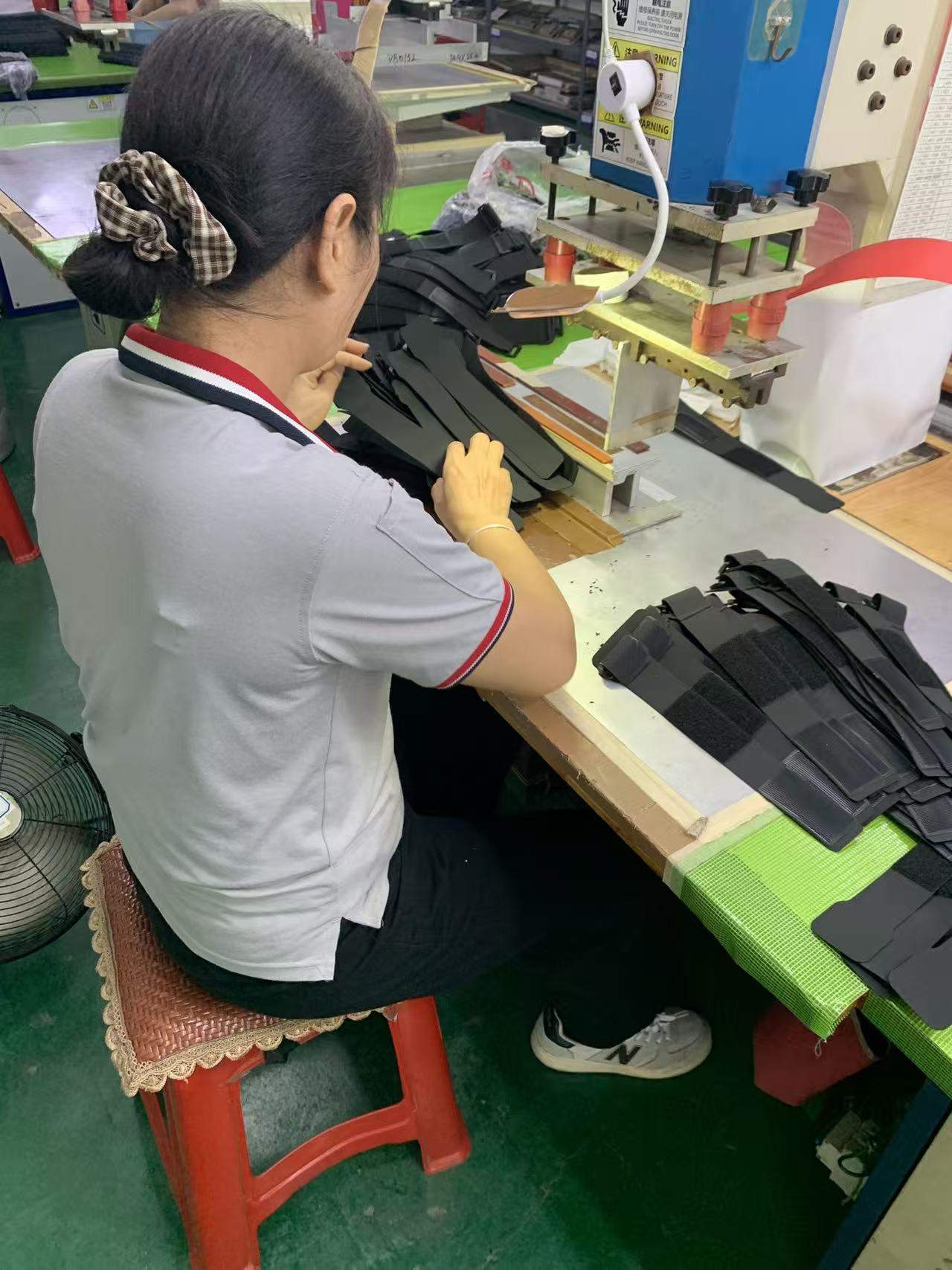

Dans ce programme, les languettes auto-agrippantes et les patchs de renfort sont soudés à haute fréquence directement à la coque, de sorte que l'ancrage et le tissu de base forment une seule couche fusionnée sans aucune perforation. Nos opérateurs soudent les piles de languettes par lots avant la fermeture de la coque, ce qui correspond à la séquence que vous pouvez voir sur les photos de l'atelier : des plateaux d'assemblages de sangles soudées attendent à côté de la machine, puis la fermeture de la coque s'effectue ensuite.

À quoi ressemble réellement la confirmation d’un échantillon

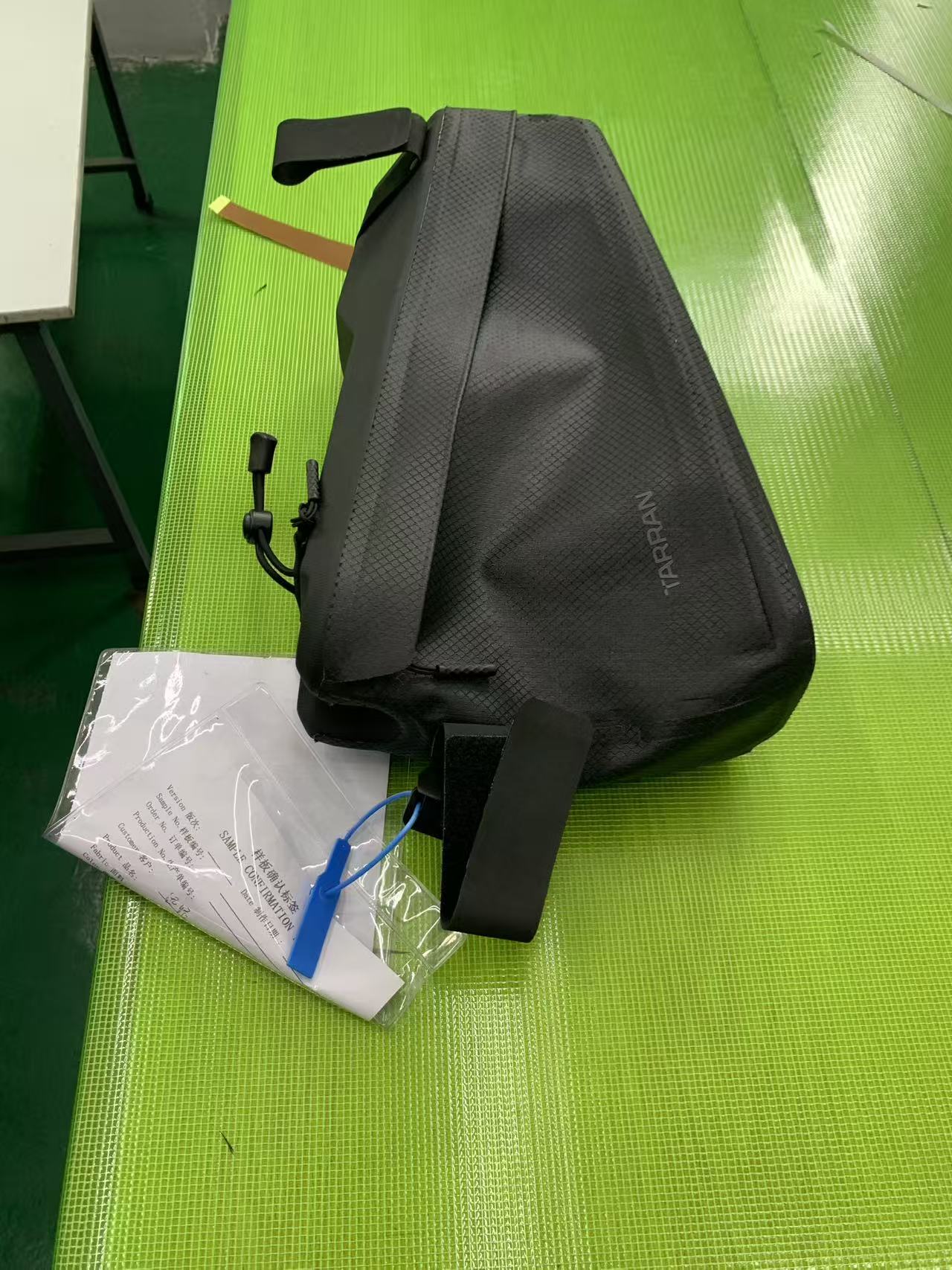

L'étiquette de confirmation d'échantillon attachée au sac fini indique la version, le numéro d'échantillon, le numéro de commande, le numéro de production, le client, le nom du produit, le tissu et la couleur. Il s'agit d'une petite carte et c'est le document le plus utile de tout le programme, car c'est à cela que l'atelier de production se compare lorsque la commande est passée trois mois plus tard. Rien n'est produit en série contre une photographie ou un message chat.

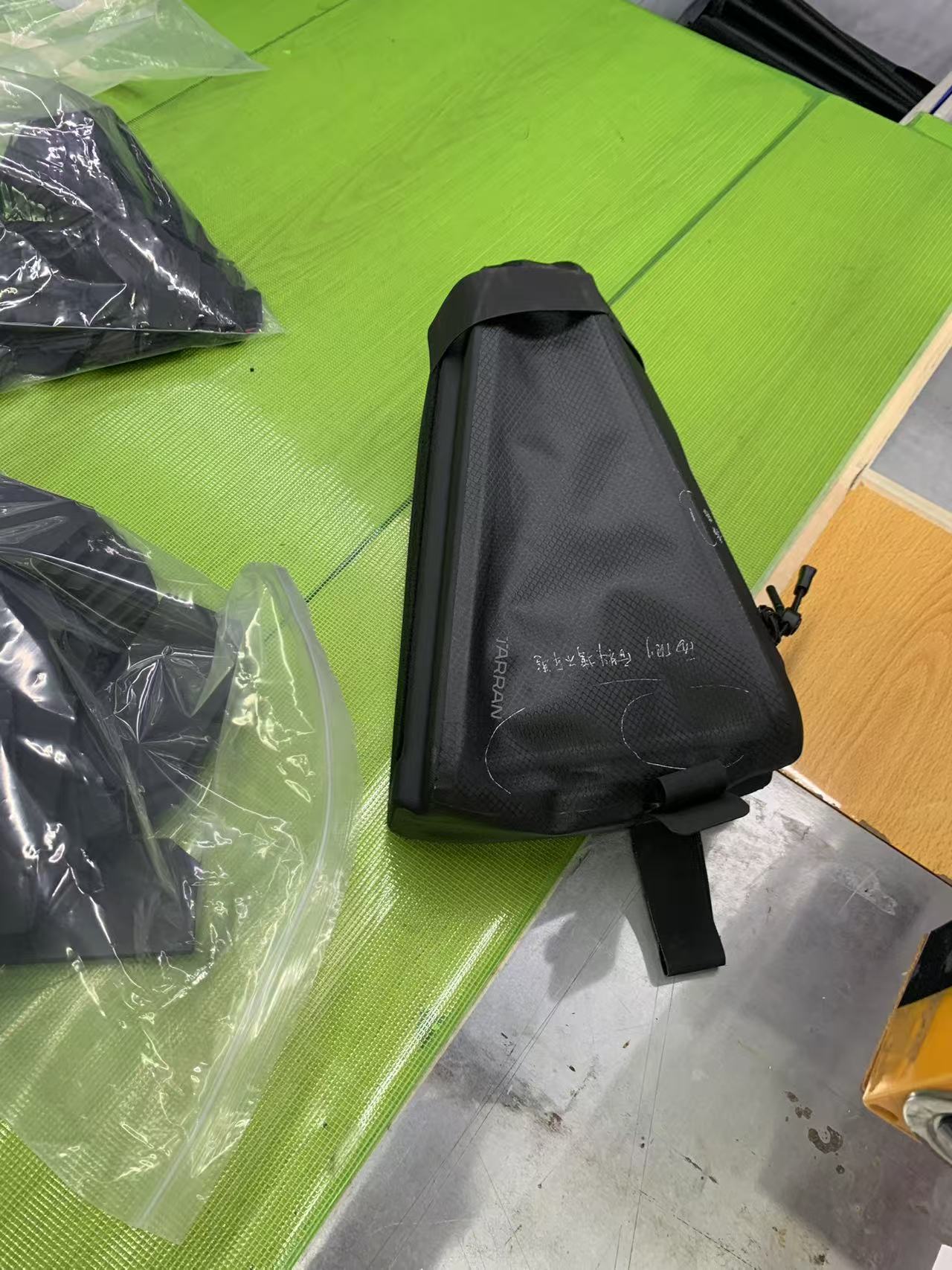

L'autre élément des photos est moins soigné : un échantillon confirmé marqué à la craie. Ces lignes sont les notes de révision de la salle de patrons écrites directement sur la pièce - là où une couture bouge, où une courbe s'adoucit, où la position d'une sangle se déplace de quelques millimètres pour dégager un bossage de porte-bidon. Marquer l'échantillon plutôt que d'annoter un dessin permet de conserver une correction physique et sans ambiguïté, et c'est ainsi que le deuxième cycle d'échantillons se clôture rapidement au lieu de se transformer en trois semaines supplémentaires de courrier électronique.

La bonne norme d'étanchéité pour une sacoche de cadre

Nous testons cette catégorie par rapport à un protocole de fortes pluies et de jets d’eau plutôt qu’à un protocole de submersion, et nous le disons clairement aux acheteurs qui demandent une réclamation par immersion. Un sac de cadre vit à environ un demi-mètre du sol derrière une roue avant qui tourne. Ce à quoi il fait face en réalité, c'est un jet sous pression continu transportant du gravier, du sel de déneigement et de la boue - des heures - et non un trempage. Un test au jet d'eau reproduit cela. Il expose également le mode de défaillance qui compte ici, à savoir la pulvérisation latérale dans une fermeture ou dans un bord de pièce d'ancrage, et ce sans permettre à quiconque de revendiquer une valeur que le matériel de fermeture ne peut pas prendre en charge. Lorsqu'un acheteur a réellement besoin d'un sac submersible sur un vélo, il s'agit d'une construction différente avec une fermeture hermétique, et nous la citerons comme telle.

Au-delà du test d'imperméabilité, l'essai a été effectué par notre suite standard : force de liaison sur les coutures soudées, résistance à la traction sur le tissu de base, cycle de charge sur les languettes d'ancrage, fatigue de la fermeture éclair sur la version à fermeture éclair, abrasion, brouillard salin, solidité des couleurs et différence de couleur, avec points de contrôle IQC, IPQC et OQC sur toute la ligne et inspection tierce SGS ou QIMA disponible sur demande.

Qu'est-ce que cela signifie si vous recherchez cette catégorie

Sealock fabrique des équipements étanches soudés à haute fréquence depuis plus de 20 ans, à partir de notre usine de Dongguan et de nos installations de Hô Chi Minh-Ville, et les acheteurs peuvent choisir l'origine qui convient à leur position tarifaire sans modifier les spécifications. Les conditions standard pour cette catégorie sont FOB Guangdong, 7 à 15 jours pour l'échantillonnage, 30 à 45 jours pour la production de masse et MOQ à partir de 300 pièces sur la plupart des modèles. Le développement de base à partir d'un croquis, d'un échantillon concurrent ou d'une fiche technique cible est pour nous un travail normal plutôt qu'une exception, bien que les structures véritablement nouvelles nécessitent un cycle d'échantillonnage plus long pour les raisons décrites ci-dessus.

Plus de détails sur la façon dont nous construisons cette catégorie se trouvent dans notrevente en gros guide de fabrication de sacs de bikepacking. Pour des dessins, des échantillons ou un devis, contactez-nous auinfo@sealock.com.hk.
